產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
17H(42)外驅式 貫通式 固定式系列
瀏覽量:
1000

17H(42)外驅式 貫通式 固定式系列

? 17H(42)系列梯形絲桿直線電機可以做成0.9°和1.8°兩種步距角精度。 ? 5. 56mm、6. 35mm、6. 5m、8mm多 種絲桿外徑選擇,從0. 635至25. 4mm多種導程可選。 ? 此系列電機最大推,力可達40Kg,最高負載位移速度63mm/s。 ? 電機可以裝配旋轉編碼器,形成閉環反饋,裝配手輪用于微調,斷電剎車等。
零售價
0.0
市場價
0.0
瀏覽量:
1000
產品編號
B-A004
數量
-
+
庫存:
0
產品描述
外驅式
貫通式
固定式

產品特性

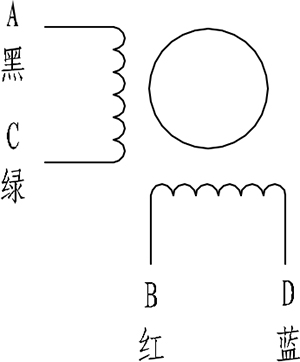

接線圖

步距角

1.8°±5%/0.9°±5%

允許溫度

80℃ max

環境溫度

-20℃~+50℃(無結冰)

絕緣等級

B

絕緣耐壓

AC 500V 1 Min

絕緣電阻

100MΩ Min 500V DC

防護等級

IP40(部分最高IP65)





常配絲桿參數

絲桿外徑mm

φ5.56(ACME)

φ6.35(ACME)

導程mm

1.2192

2.4384

4.8768

9.7536

0.635

0.79375

1.27

1.5875

2

2.4384

3.175

導程代碼

D

I

0

T

B

B1

E

G

H

I

L



絲桿外徑mm

φ6.35(ACME)

φ6.5(Tr)

φ8(Tr)

導程mm

4.8768

6.35

12.7

3

6

1

2

4

8

12

14

20

導程代碼

0

R

Y

K

Q

C

H

M

S

U

X

Y

注:更多絲桿規格需與我司溝通





未找到相應參數組,請于后臺屬性模板中添加

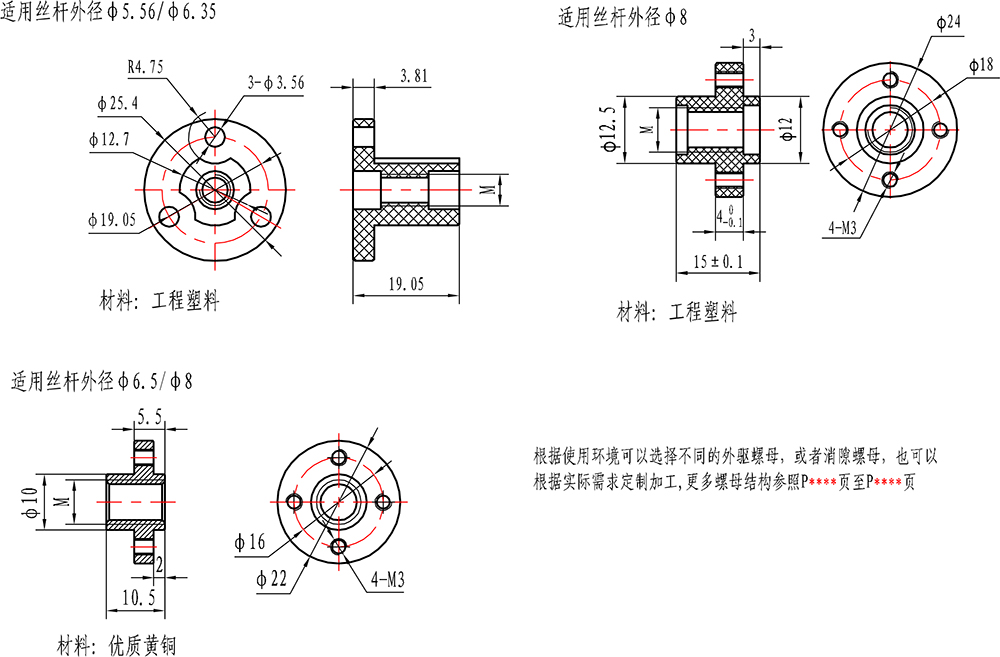

適配螺母外形







電機性能參數



電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

mm

17HA113-150N-PB

0.9°

5

0.62

0.635

0.001588

35Kg

8

17

34

17HA113-150N-PE

1.27

0.003175

27Kg

17HA113-150N-PR

6.35

0.015875

12Kg

17HA113-150N-PY

12.7

0.03175

6.8Kg

17HD070H-150N-PB

1.8°

2.33

1.5

0.635

0.003175

45Kg

1.56

2.4

34

17HD070H-150N-PD

1.2192

0.006096

30Kg

17HD070H-150N-PI

2.4384

0.012192

22Kg

17HD070H-150N-P0

4.8768

0.024384

14Kg

17HD070H-150N-PT

9.7536

0.048768

8.5Kg

17HD401H-150N-PH

12

0.4

2

0.01

38Kg

30

45

48

17HD401H-150N-PM

4

0.02

28Kg

17HD401H-150N-PS

8

0.04

20Kg

17HD401H-150N-PU

12

0.06

12Kg

17HD401H-150N-PX

14

0.07

9Kg

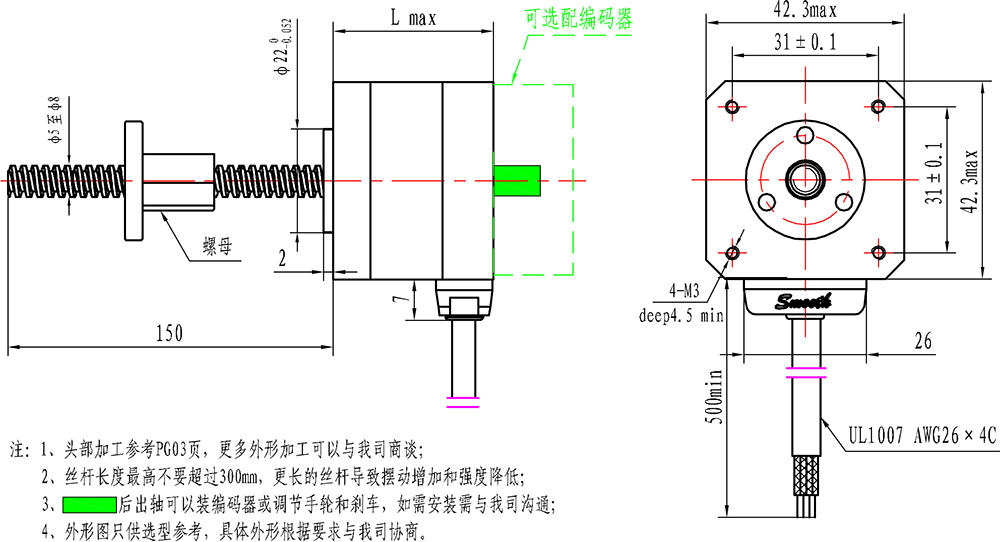

* 機身L最長高達84m,更多結構和參數與我司協商完成

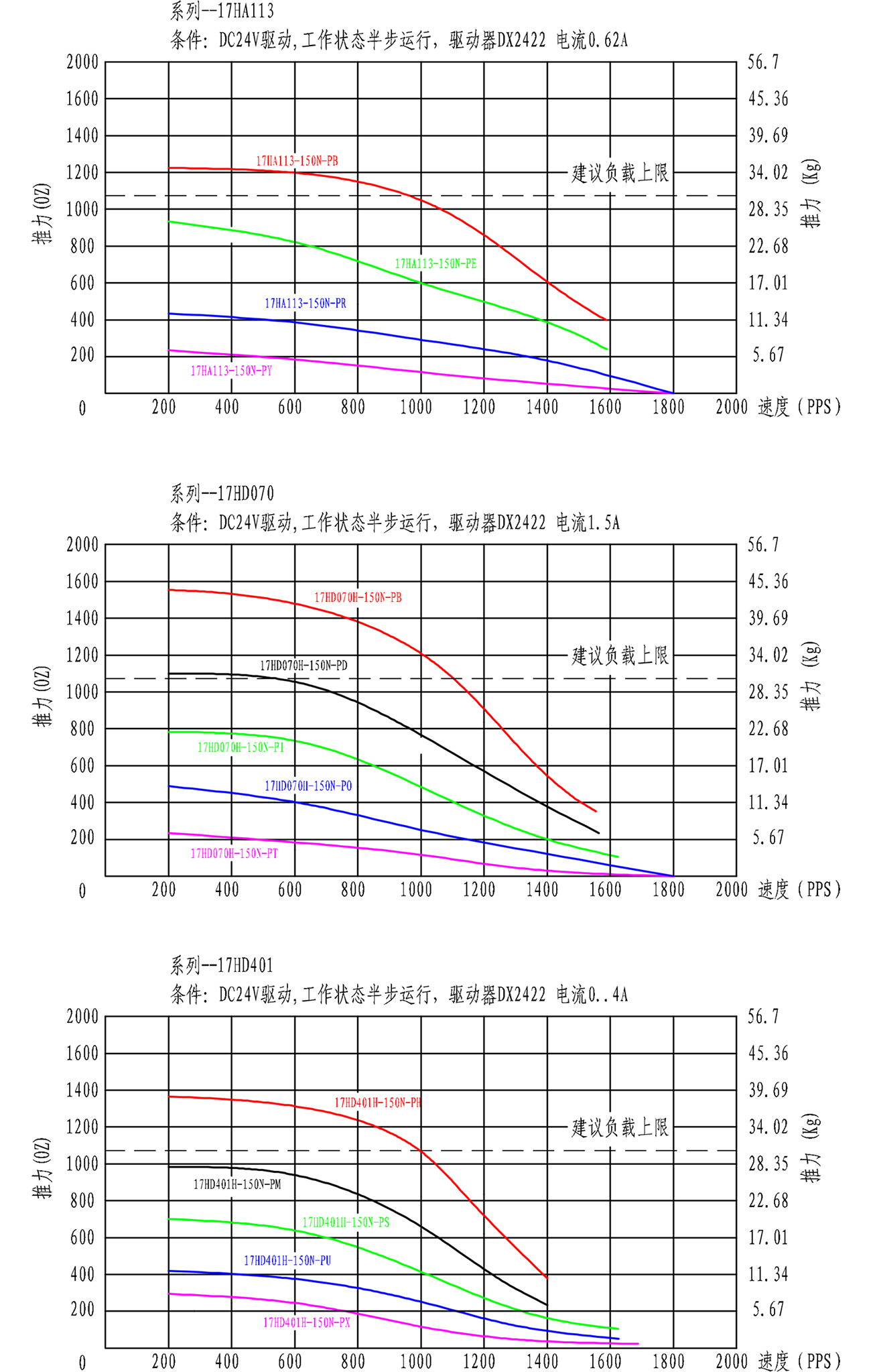

性能曲線















性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

mm

17HA113-T150-PB

0.9°

5

0.62

0.635

0.001588

35Kg

8

17

34

17HA113-T150-PE

1.27

0.003175

27Kg

17HA113-T150-PR

6.35

0.015875

12Kg

17HA113-T150-PY

12.7

0.03175

6.8Kg

17HD070H-T150-PB

1.8°

2.33

1.5

0.635

0.003175

45Kg

1.56

2.4

34

17HD07OH-T150-PD

1.2192

0.006096

30Kg

17HD07OH-T150-P[

2.4384

0.012192

22Kg

17HD070H-T150-P0

4.8768

0.024384

14Kg

17HD070H-T150-PT

9.7536

0.048768

8.5Kg

17HD401H-T150-PH

12

0.4

2

0.01

38Kg

30

45

48

17HD401H-T150-PM

4

0.02

28Kg

17HD401H-T150-PS

8

0.04

20Kg

17HD401H-T150-PU

12

0.06

12Kg

17HD401H-T150-PX

14

0.07

9Kg

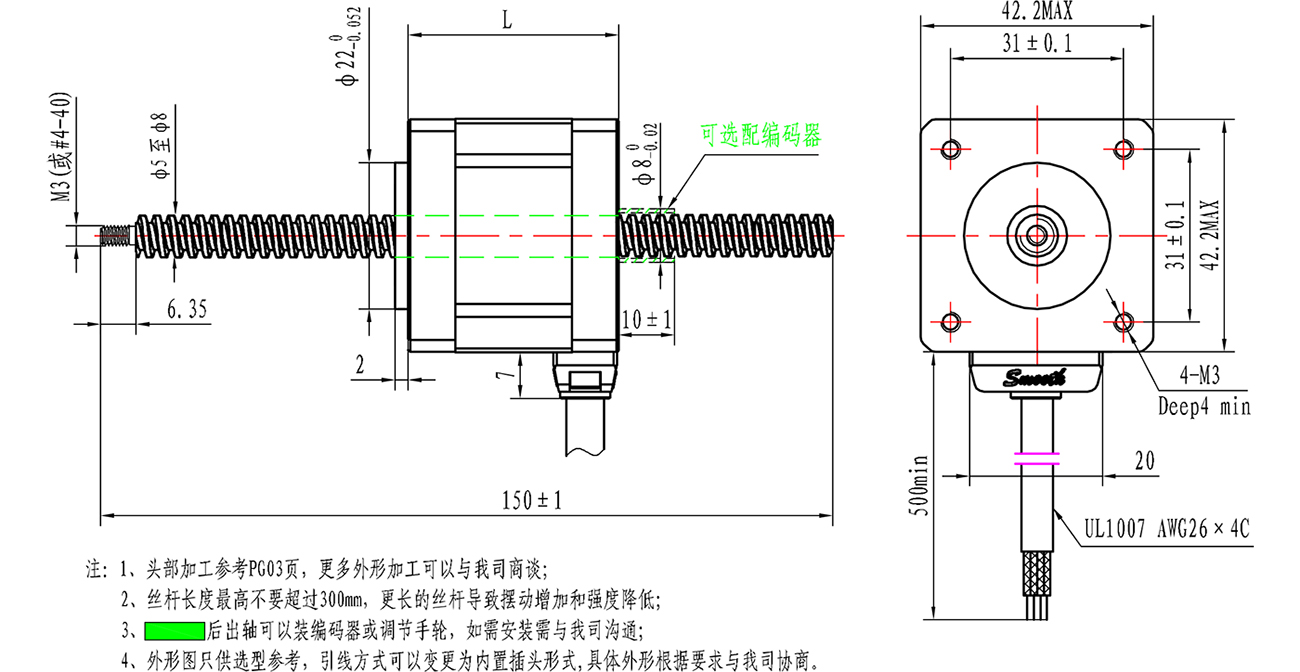

*更多結構和參數與我司協商完成





性能曲線

















性能參數



電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

mm

17HA113-D**-PB

0.9°

5

0.62

0.635

0.001588

35Kg

8

17

34

17HA113-D**-PE

1.27

0.003175

27Kg

17HA113-D**-PR

6.35

0.015875

12Kg

17HA113-D**-PY

12.7

0.03175

6.8Kg

17HD070H-D**-PB













1.8°

2.33

1.5

0.635

0.003175

45Kg

1.56

2.4

34

17HD070H-D**-PD

1.2192

0.006096

30Kg

17HD070H-D**-PI

2.4384

0.012192

22Kg

17HD070H-D**-P0

4.8768

0.024384

14Kg

17HD070H-D**-PT

9.7536

0.048768

8.5Kg

17HD401H-D**-PH







12







0.4

2

0.01

38Kg







30







45







48

17HD401H-D**-PM

4

0.02

28Kg

17HD401H-D**-PS

8

0.04

20Kg

17HD401H-D**-PU

12

0.06

12Kg

17HD401H-D**-PX

14

0.07

9Kg

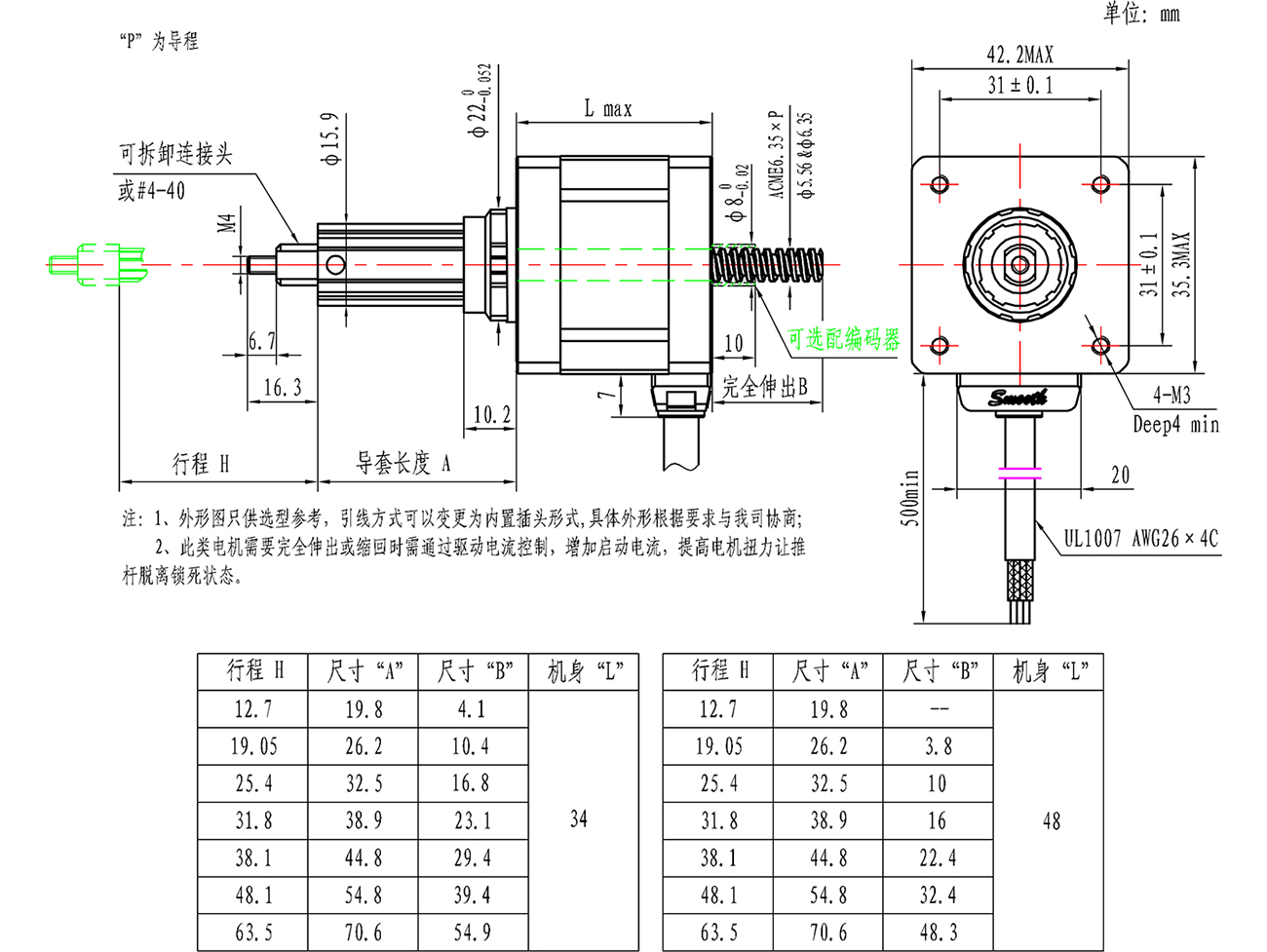

“**”表示電機行程,例: 17HD070-D25. 4-PB,電機行程H=25. 4mm,更多結構和參數與我司協商完成

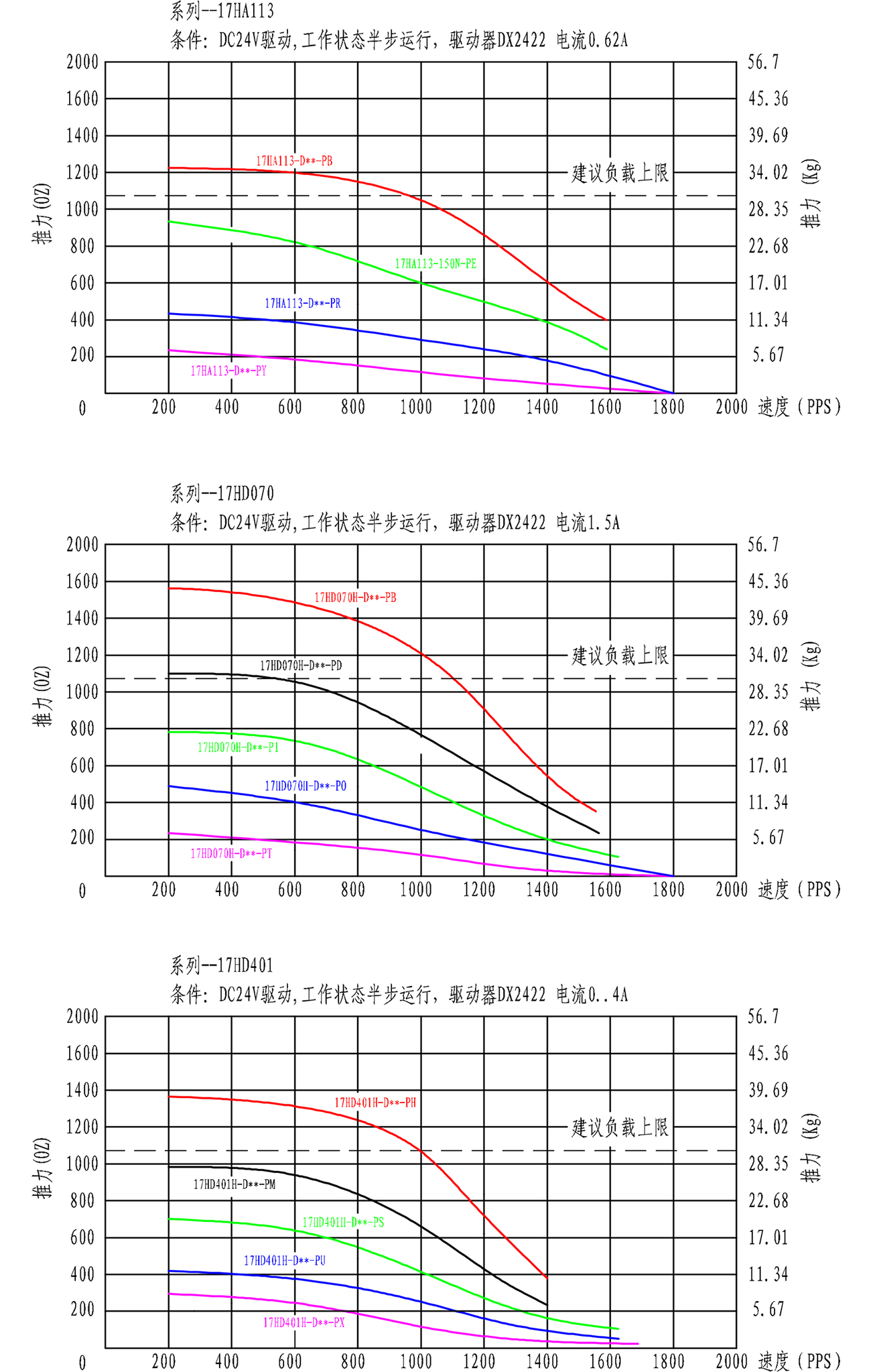

性能曲線
