23H（57）外驅式貫通式固定式系列

? 23H(57)系列梯形絲桿直線電機可以做成0.9°、1.2°和1.8°三種步距角精度。 ? 8mm、9. 53mm、10mm、 11mm多種絲桿外徑選擇，從0. 635至25. 4mm多種導程可選。 ? 此系列電機最大推力可達160Kg (建議最大負載96Kg),最高負載位移速度120mm/s。 ? 電機可以裝配旋轉編碼器，形成閉環反饋，裝配手輪用于微調,斷電剎車等。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

B-A005

所屬分類

梯形絲桿直線步進電機

數量

庫存:



產品描述

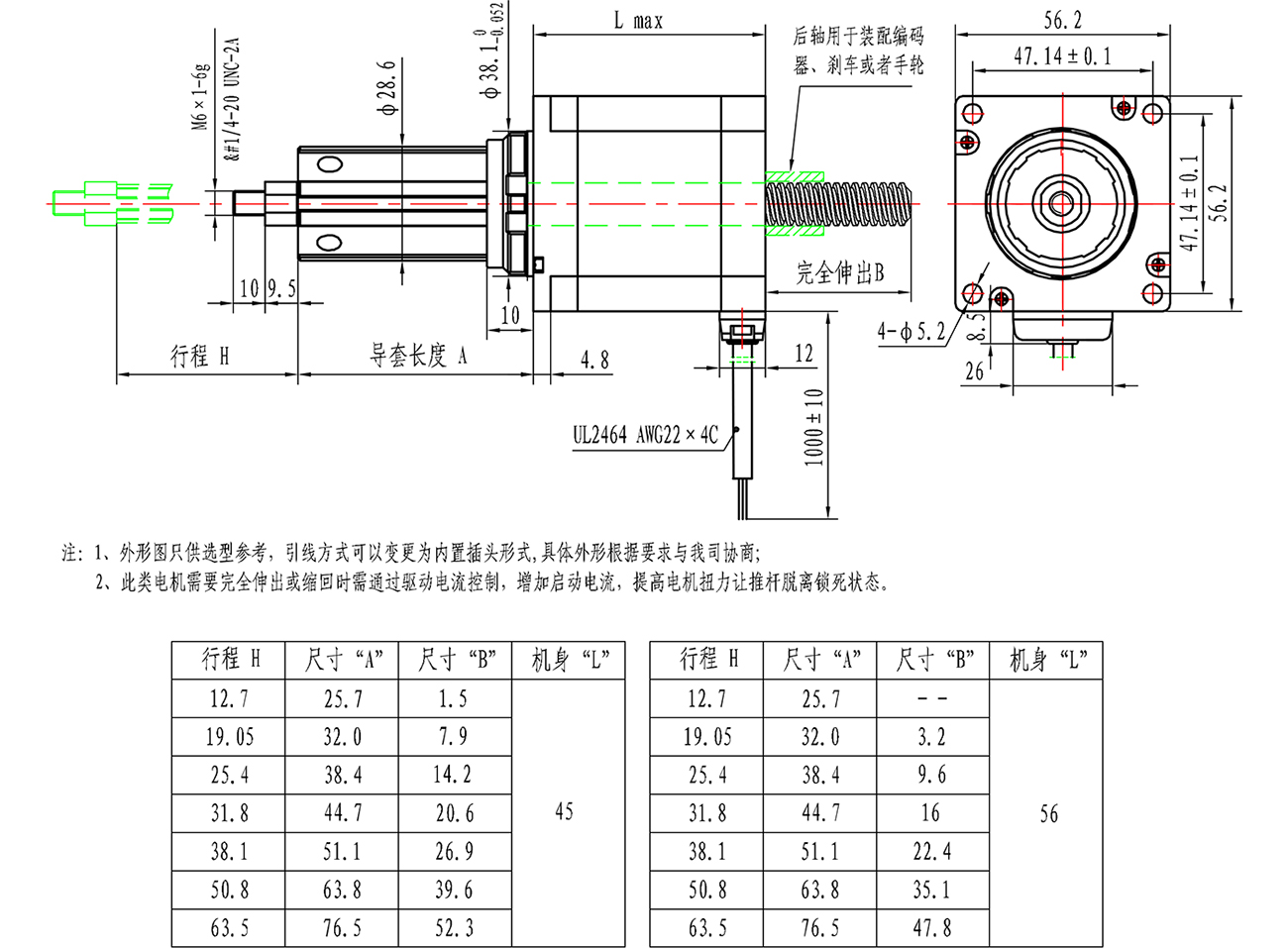

外驅式

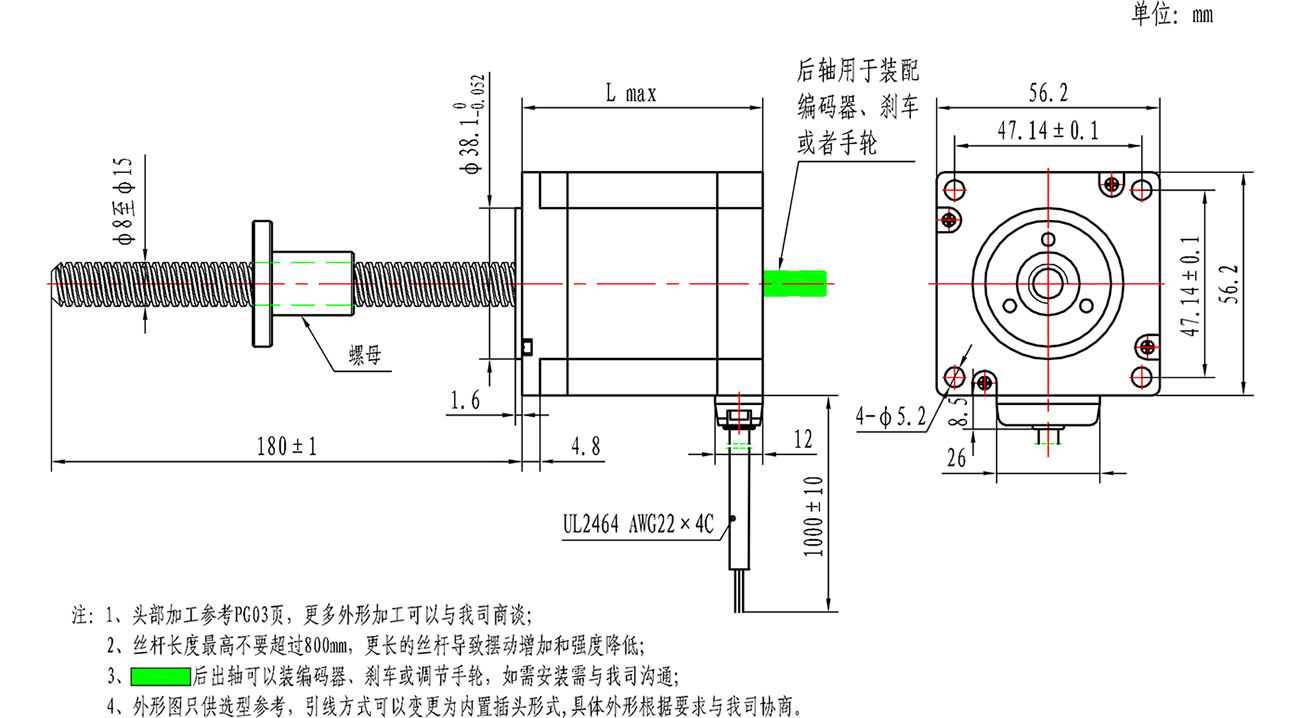

貫通式

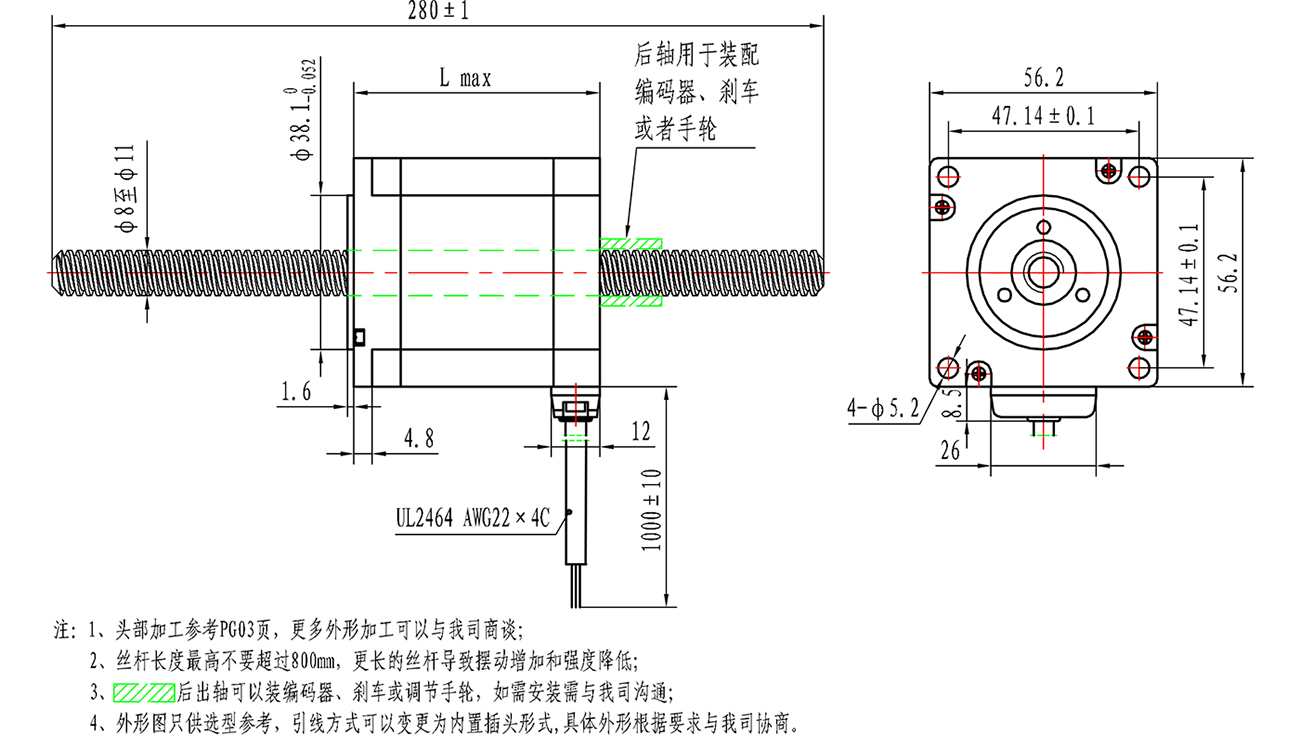

固定式

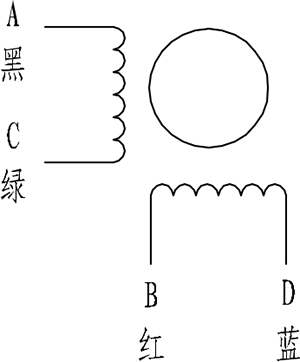

產品特性		接線圖
步距角	1.8°±5%/0.9°±5%
允許溫度	80℃ max
環境溫度	-20℃~+50℃(無結冰)
絕緣等級	B
絕緣耐壓	AC 500V 1 Min
絕緣電阻	100MΩ Min 500V DC
防護等級	IP40 (部分最高IP65)

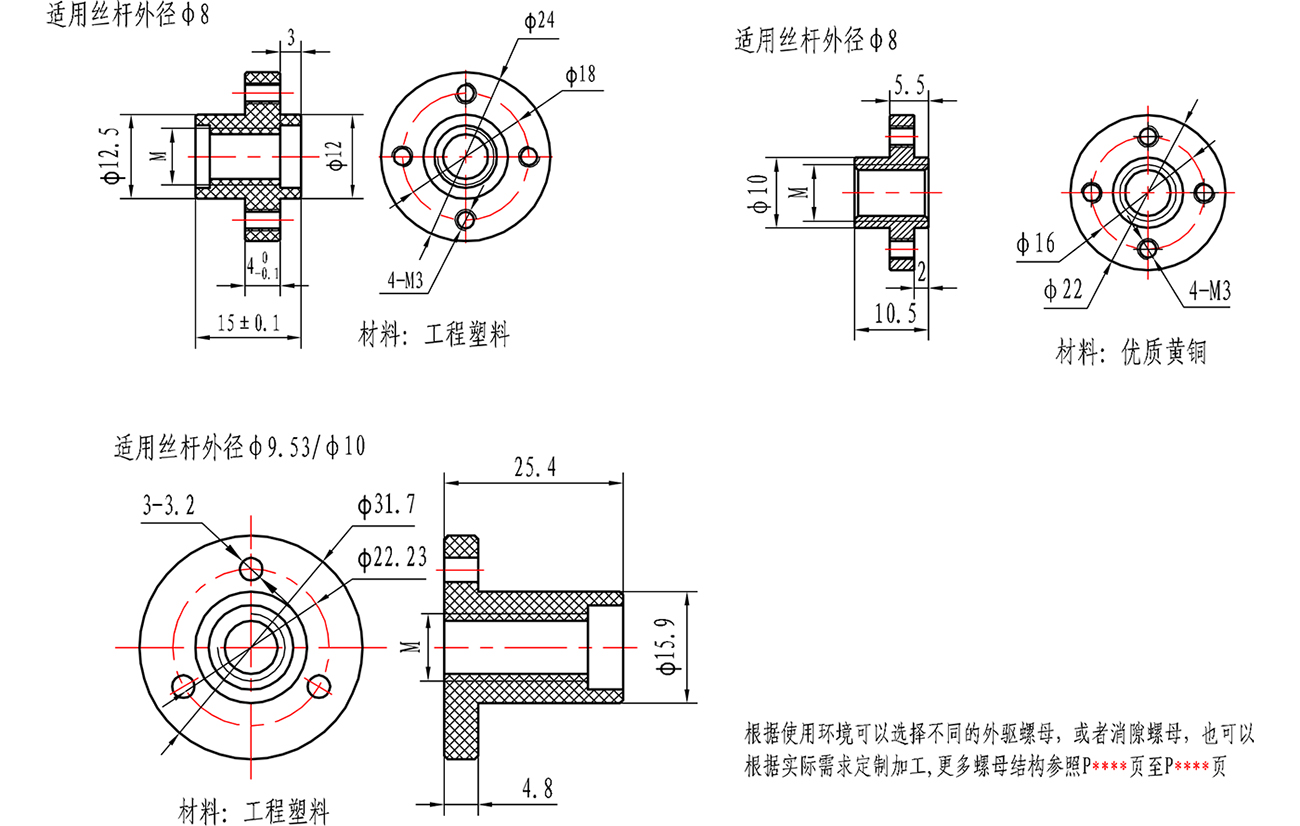

常配絲桿參數

絲桿外徑mm	φ8(Tr)							φ9.53(ACME)
導程mm	1	2	4	8	12	14	20	0.635	1.27	1.5875	2.54	4.2332	5.08	25.4
導程代碼	C	H	M	S	U	X	Y	B	E	G	J	N	P	Z

絲桿外徑mm	φ10(Tr)				φ11(Tr)
導程mm	2	4	10	20	2	4
導程代碼	H	M	T1	Y	H	M

注：更多絲桿規格需與我司溝通

未找到相應參數組，請于后臺屬性模板中添加

性能參數

電機型號	步距角	電壓V	電流A	導程mm	步長mm	推力@100pps,整步	電阻Ω	電感mH	機身長度L mm
23HD124Y-T280-PE	1.8°	5	1.3	1.27	0.00635	138Kg	3.8	10.5	45
23HD124Y-T280-PJ				2.54	0.0127	88Kg
23HD124Y-T280-PN				4.2332	0.02116	45Kg
23HD124Y-T280-PP				5.08	0.0254	33Kg
23HD124Y-T280-PY				20	0.1	7.5Kg
23HD604Y-T280-PH		3.3	3.0	2	0.01	118Kg	1.1	3.2	56
23HD604Y-T280-PM				4	0.02	68Kg
23HD604Y-T280-PS				8	0.04	35Kg
23HD604Y-T280-PU				12	0.06	22Kg
23HD604Y-T280-PY				20	0.1	13Kg
23HD807Y-T280-PH		6	3.0	2	0.01		2	8	76
23HD807Y-T280-PM				4	0.02	87Kg
23HD807Y-T280-PS				8	0.04
23HD807Y-T280-PU				12	0.06	32Kg
23HD807Y-T280-PY				20	0.1	19Kg

*更多結構和參數與我司協商完成

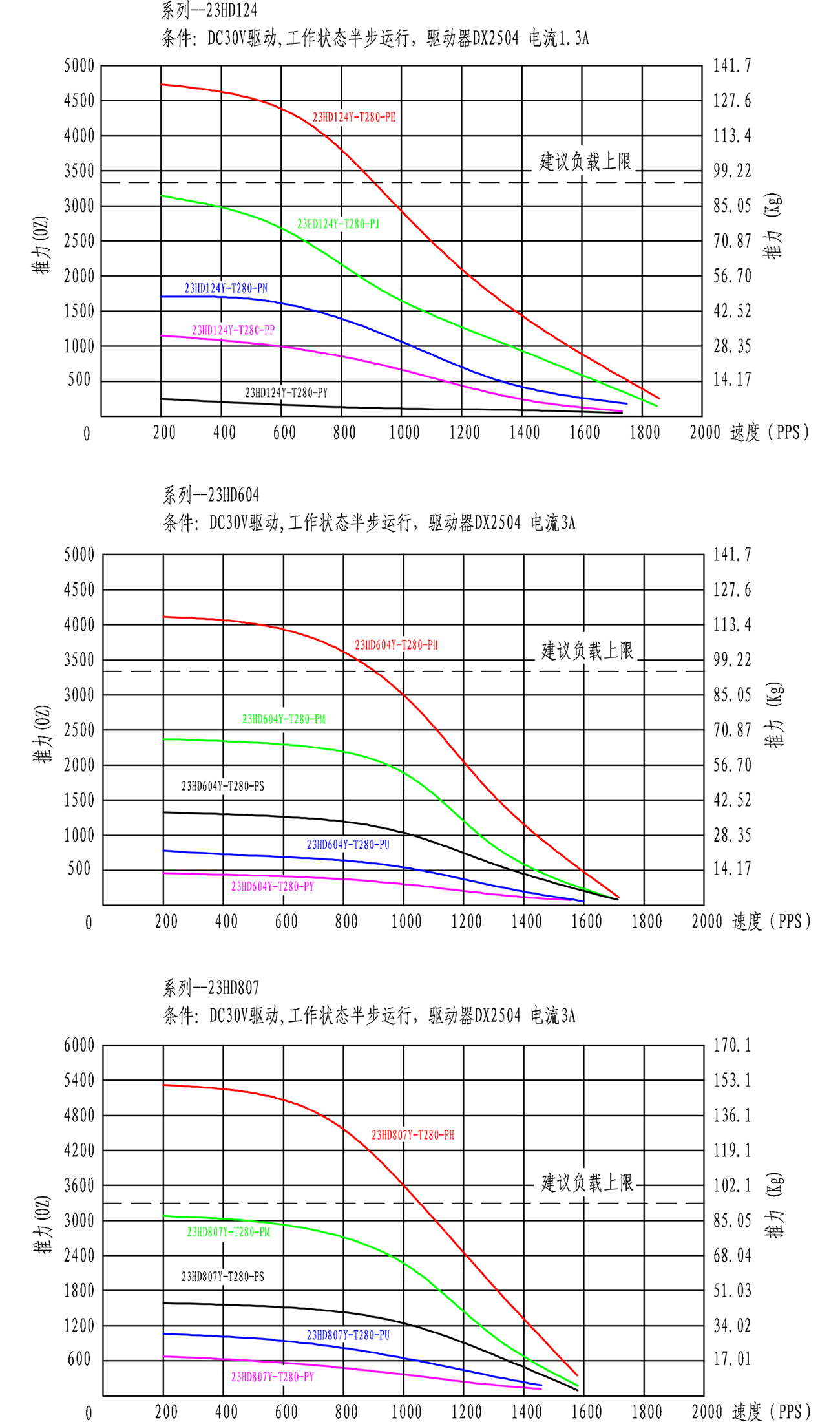

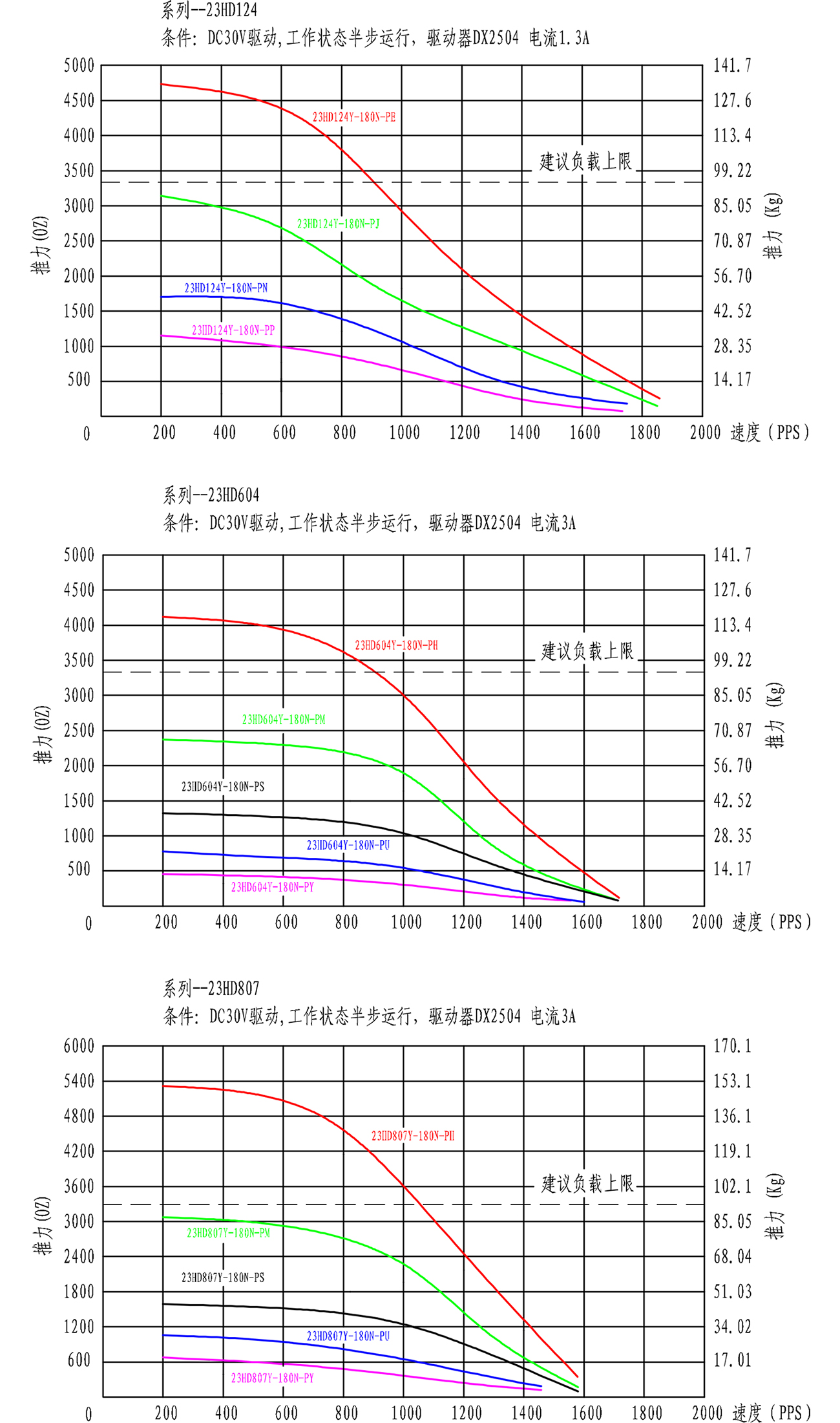

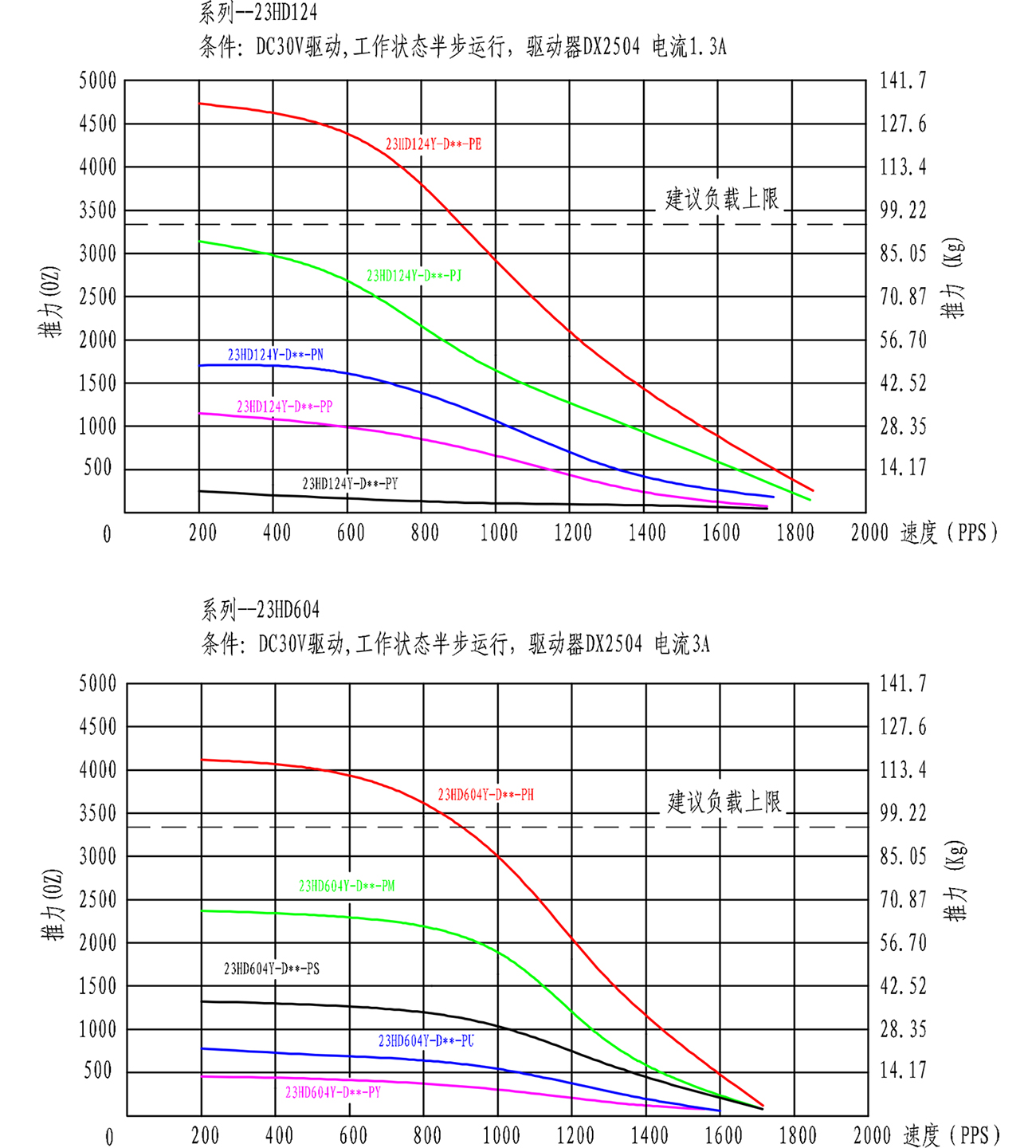

性能曲線
