14H（35）外驅式 貫通式 固定式系列

? 14H(35)系列梯形絲桿直線電機可以做成0.9°和1.8°兩種步距角精度。 ? 5mm、5. 56mm、6. 35mm、6. 5mm、8mm多種絲桿外徑選擇，從0. 635至25.4mm多種導程可選。 ? 此系列電機最大推力可達27Kg,最高負載位移速度63m/s。 ? 電機可以裝配旋轉編碼器，形成閉環反饋,裝配手輪用于微調，斷電剎車等。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-A003
數量
-
+
庫存:
0
產品描述

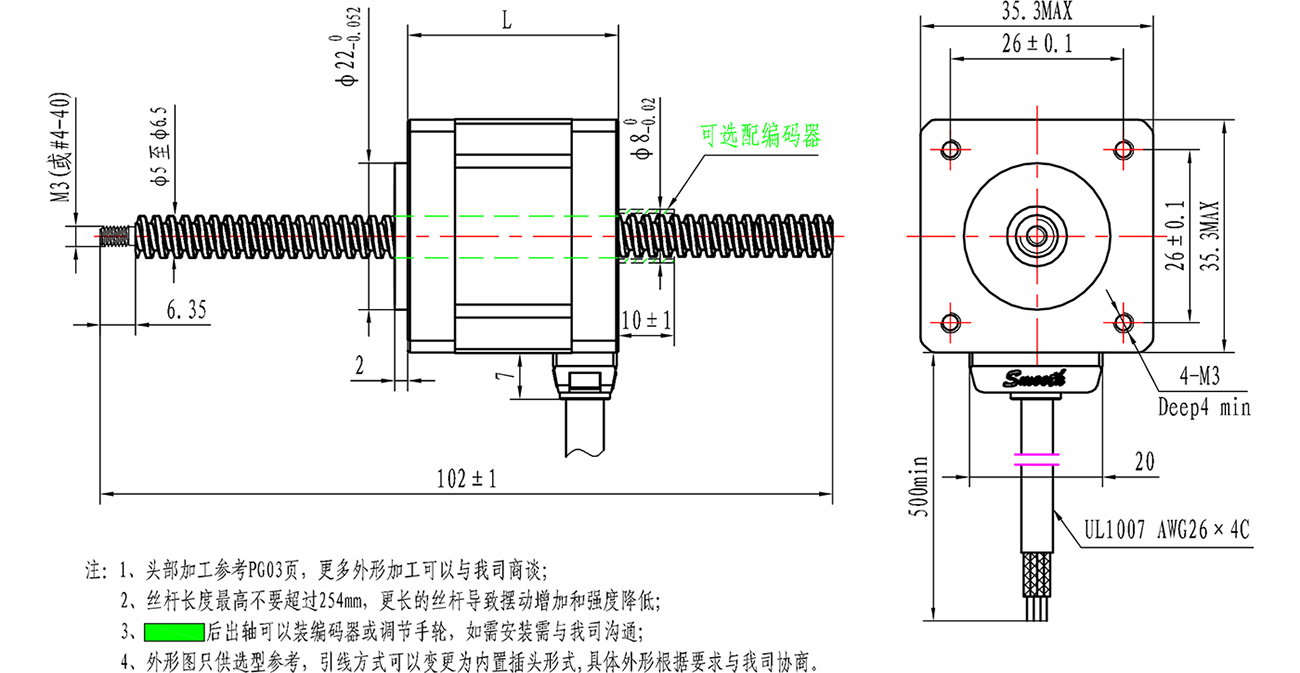

外驅式

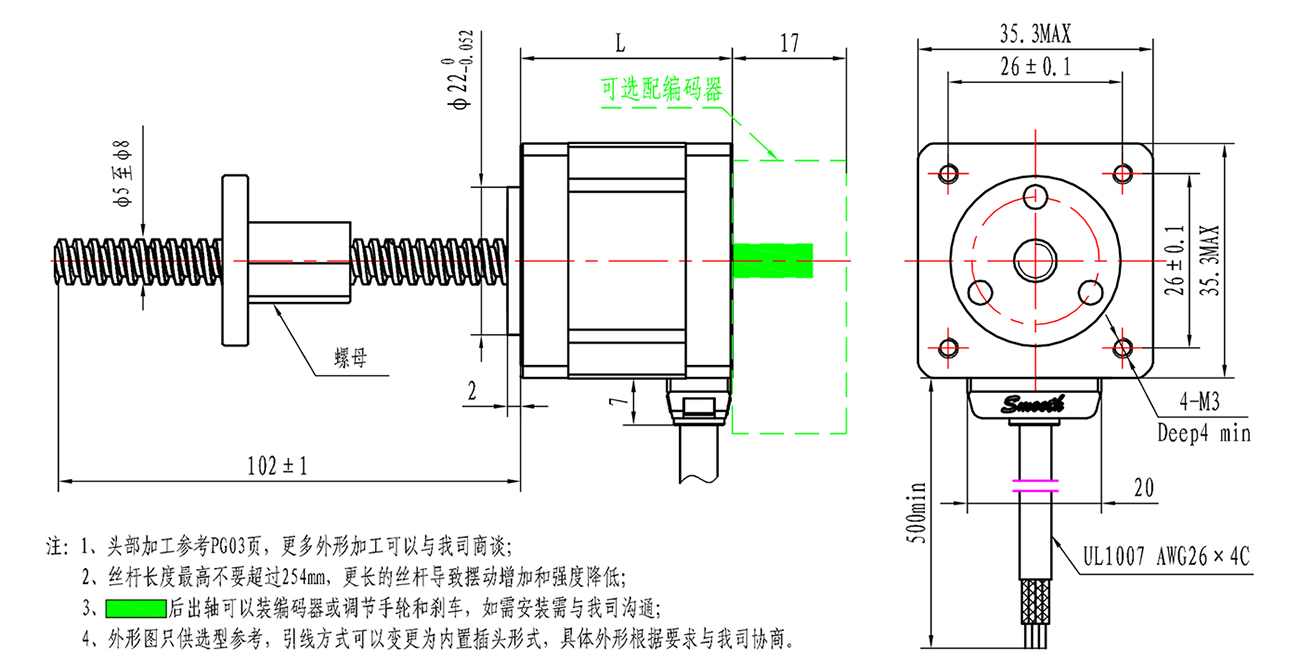

貫通式

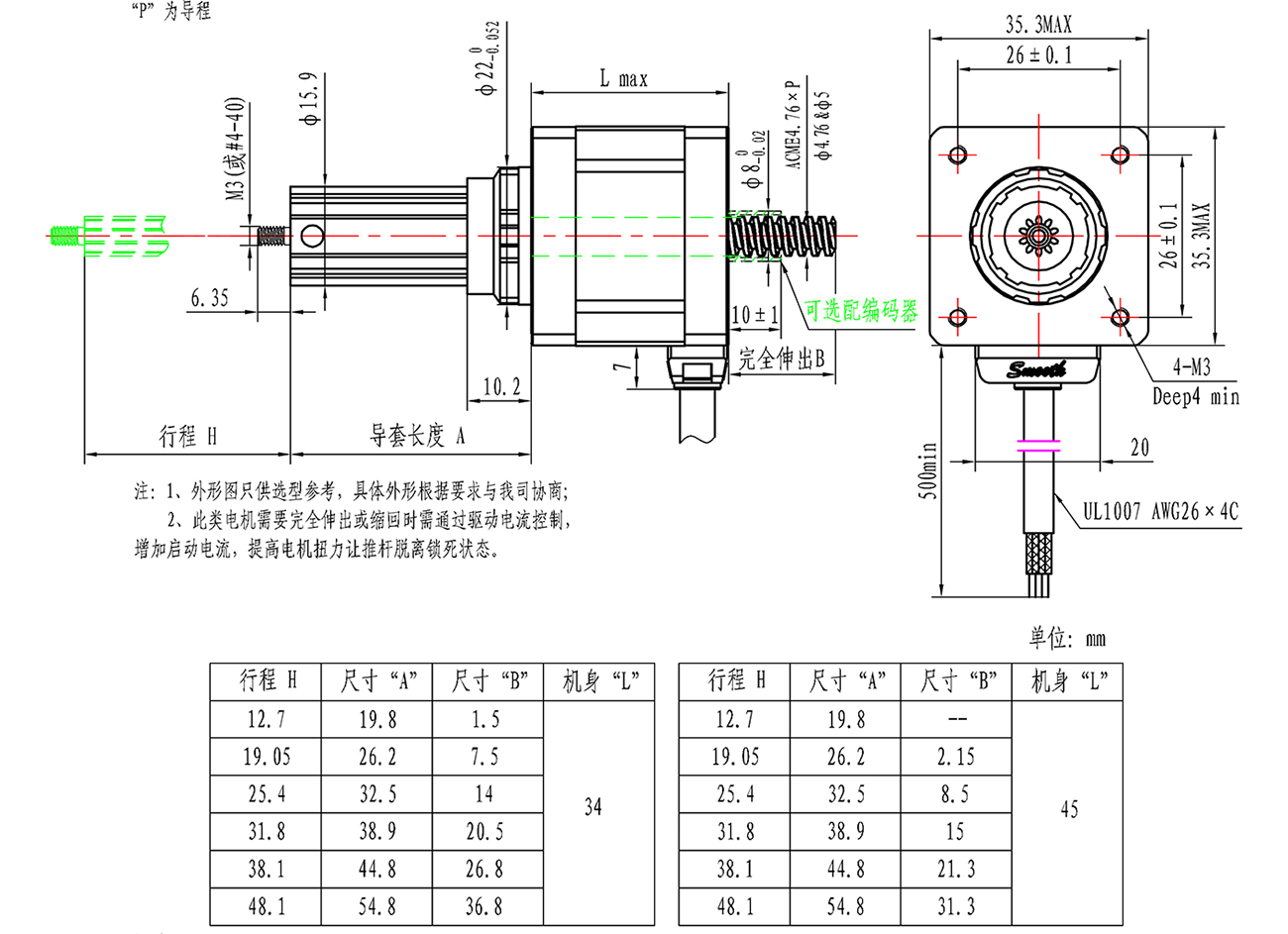

固定式

產品特性

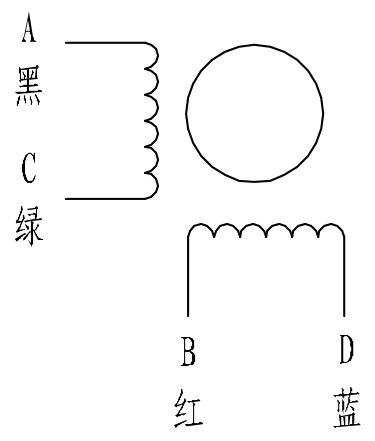

接線圖

步距角

1.8°±5%  0.9°±5%

允許溫度

80℃ max

環境溫度

-20℃~+50℃(無結冰)

絕緣等級

B

絕緣耐壓

AC 500V 1 Min

絕緣電阻

100MΩ Min 500V DC

防護等級

IP40(部分最高IP65)



常配絲桿參數

絲桿外徑mm

φ5(Tr)

φ5.56(ACME)

φ6.35(ACME)

導程mm

1

2

4

1.2192

2.4384

4.8768

9.7536

0.635

0.79375

1.27

1.5875

2

導程代碼

C

H

M

D

I

0

T

B

B1

E

G

H



絲桿外徑mm

φ6.35(ACME)

φ6.5(Tr)

φ8(Tr)

導程mm

2.4384

3.175

4.8768

6.35

12.7

3

6

1

2

4

8

12

14

20

導程代碼

I

L

0

R

Y

K

Q

C

H

M

S

U

X

Y
未找到相應參數組，請于后臺屬性模板中添加

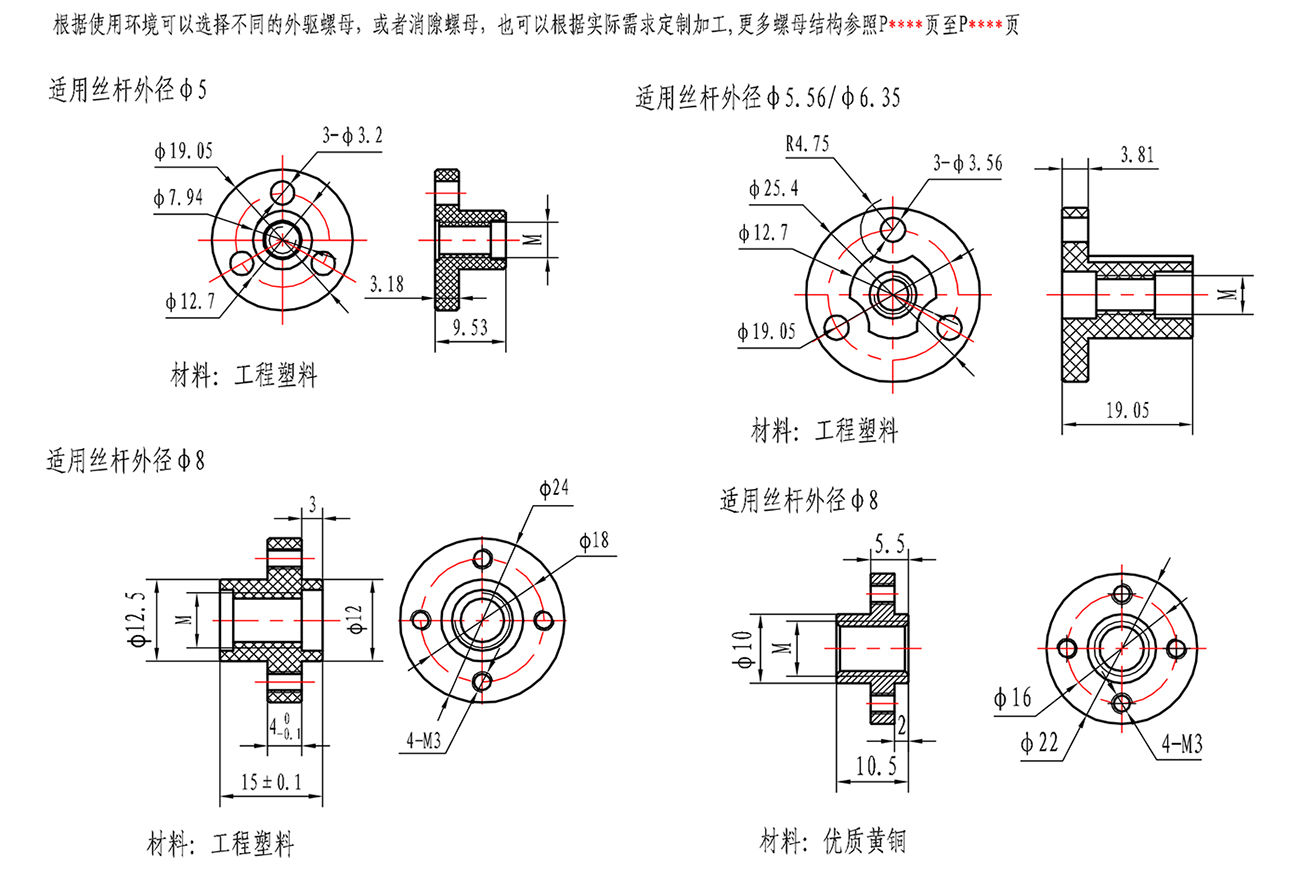

適配螺母外形







電機性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

機身L mm

14HA105-102N-PH

0.9°

12

0.48

2

0.005

18Kg

25

30

30

14HA105-102N-PM

4

0.01

10.2Kg

14HA105-102N-PO

4.8768

0.012192

6.8Kg

14HA105-102N-PT

9,7365

0.024384

3.5Kg

14HY137-102N-PB

1.8°

3.8

1.0

0.635

0.003175

26Kg

3.8

5.0

34

14HY137-102N-PD

1.2192

0.006096

19Kg

14HY137-102N-PI

2.4384

0.012192

14Kg

14HY137-102N-PO

4.8768

0.024384

8Kg

14HY137-102N-PT

9.7536

0.048768

5Kg

14HY901-102N-PB

5.0

1.86

0.635

0.003175

42Kg

2.7

4.5

45

14HY901-102N-PD

1.2192

0.006096

28Kg

14HY901-102N-PI

2.4384

0.012192

20Kg

14HY901-102N-PO

4. 8768

0.024384

14Kg

14HY901-102N-PT

9.7536

0.048768

9Kg

* 更多結構和參數與我司協商完成

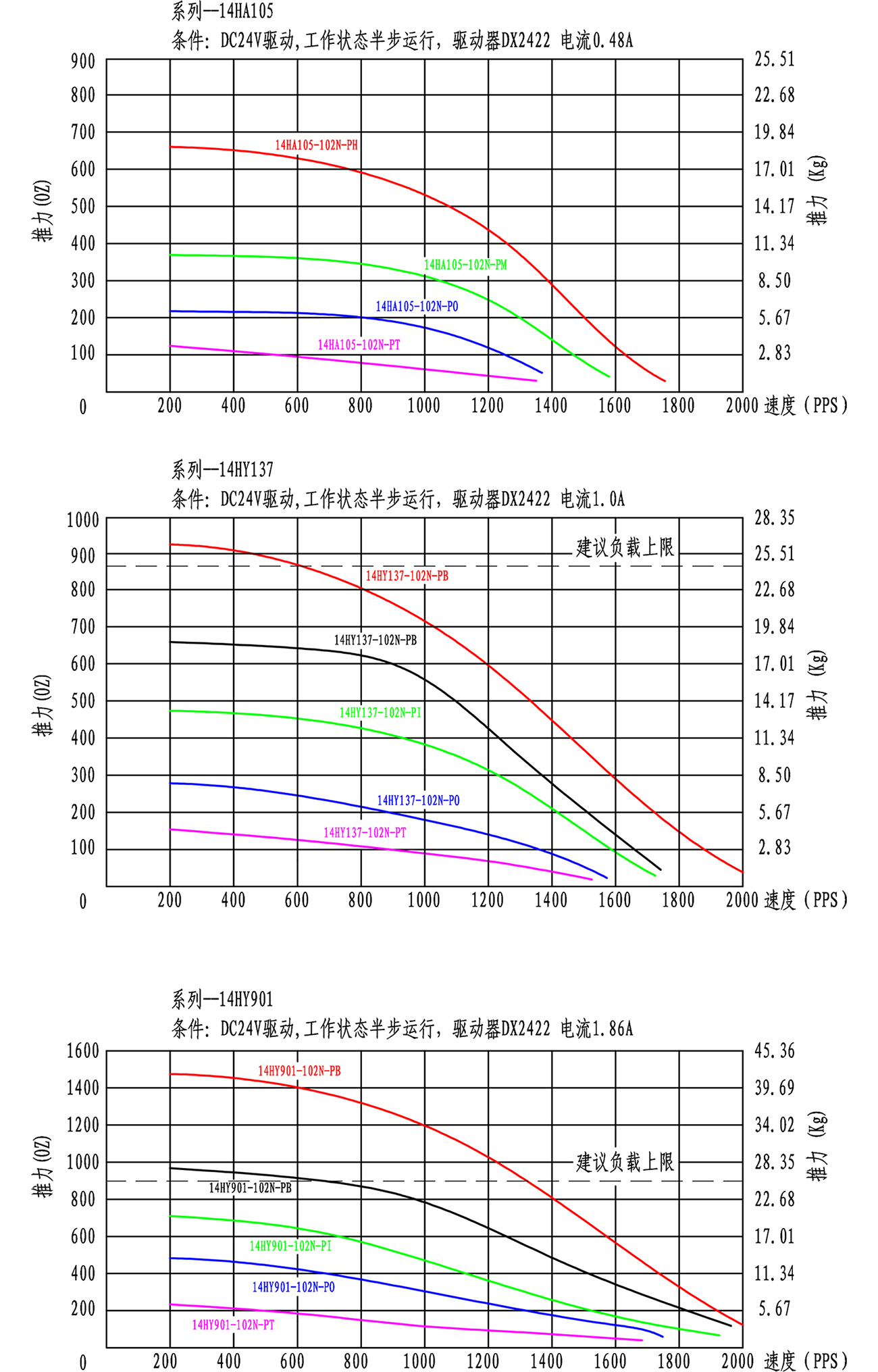

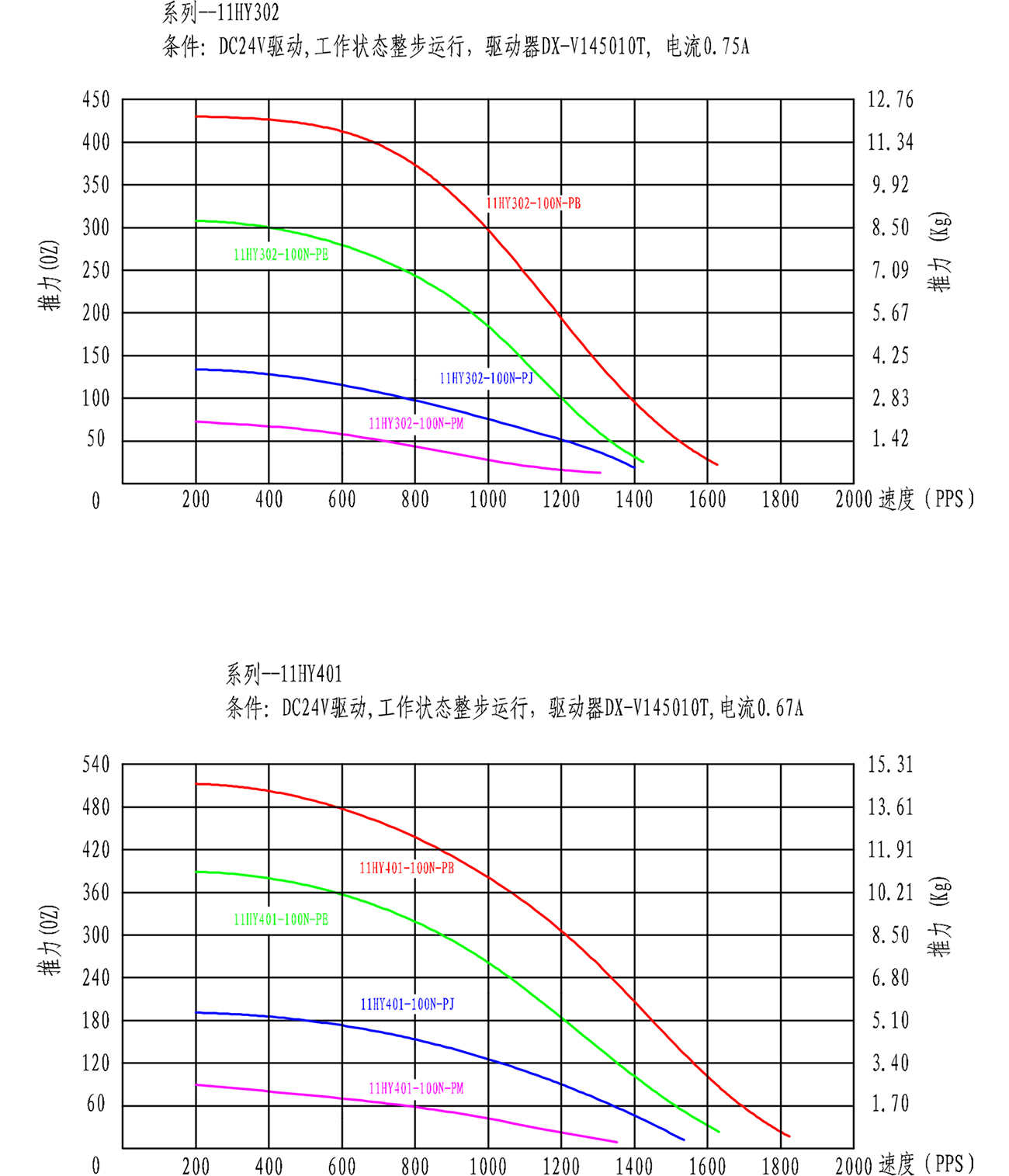

性能曲線

















性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長IDO1

 推力@100pps,整步

電阻Ω

電感mH

機身L mm

14HA308-T102-PH

0.9°

3.0

1,25

2

0.005

18.5Kg

2.4

3.8

34

14HA308-T102-PM

4

0.01

11.6Kg

14HA308-T102-PO

4.8768

0.012192

7.6Kg

14HA308-T102-PT

9.7365

0.024384

3.8Kg

14HY137-T102-PB

1.8°

3.8

1.0

0.0635

0.003175

26Kg

3.8

5.0

34

14HY137-T102-PD

1.2192

0,006096

19Kg

14HY137-T102-PI

2.4384

0.012192

14Kg

14HY137-T102-PO

4. 8768

0.024384

8Kg

14HY137-T102-PT

9.7536

0.048768

5Kg

14HY901-T102-PB

5.0

1.86

0.0635

0.003175

42Kg

2.7

4.5

45

14HY901-T102-PD

1.2192

0.006096

28Kg

14HY901-T102-PI

2.4384

0.012192

20Kg

14HY901-T102-PO

4. 8768

0.024384

14Kg

14HY901-T102-PT

9.7536

0.048768

9Kg

*更多結構和參數與我司協商完成

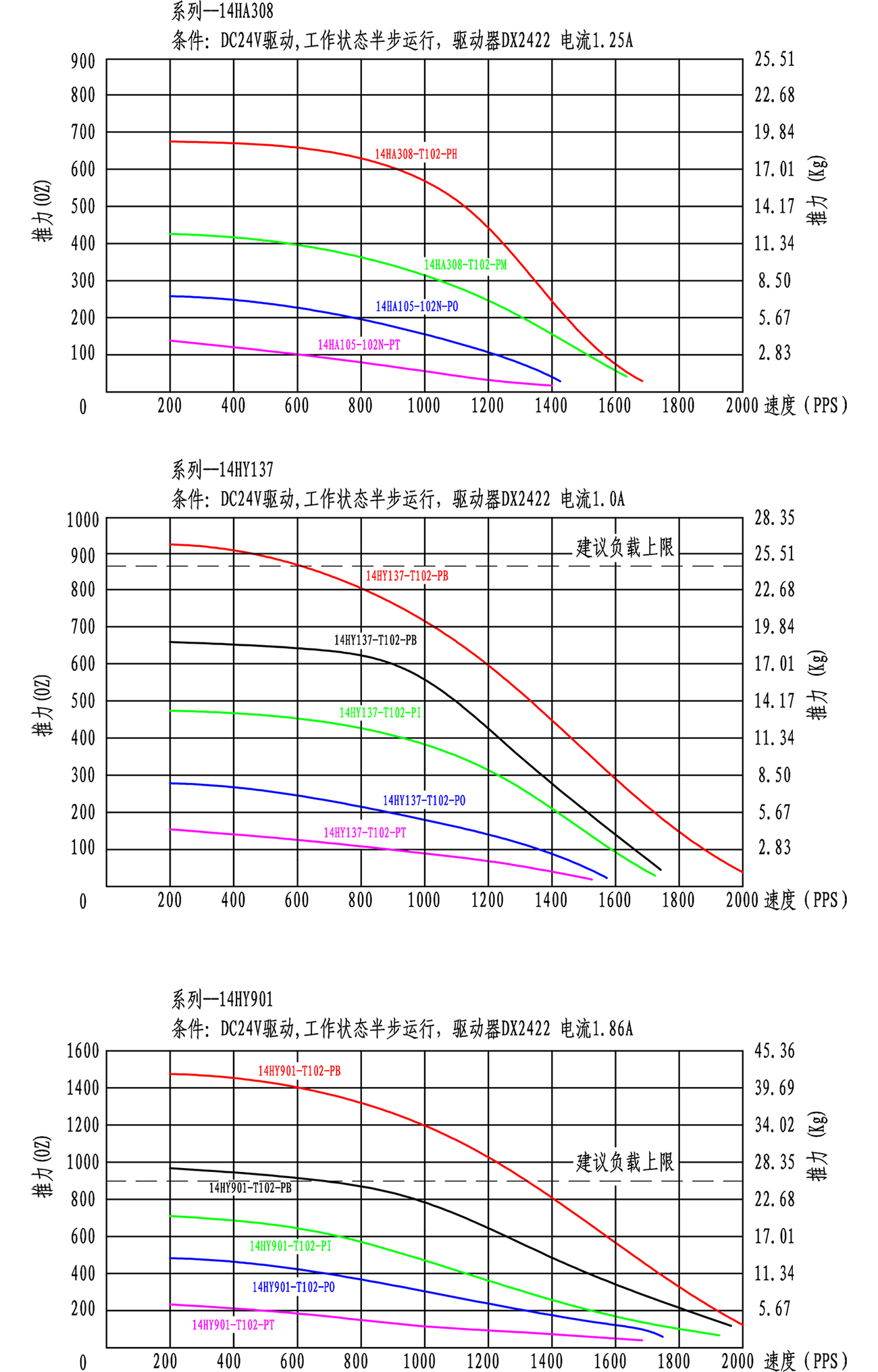

性能曲線

















性能參數



電機型號

步犯角

電圧V

電流A

導程mm

步長mm

推力@100pps,整步

電險Ω

電感mH

機身L mm

14HA308-D**-PH

0.9。

3.0

1.25

2

0.005

18.5Kg

2.4

3.8

34

14HA308-D**-PM

4

0.01

11.6Kg

14HA308-D**-P0

4,8768

0.012192

7.6Kg

14HA308-D**-PT

9.7365

0.024384

3.8Kg

14HY137-D**-PB

1.8°

3.8

1.0

0.0635

0.003175

26Kg

3.8

5.0

34

14HY137-D**-PD

1.2192

0.006096

19Kg

14HY137-D**-PI

2.4384

0.012192

14Kg

14HY137-D**-P0

4.8768

0.024384

8Kg

14HY137-D**-PT

9.7536

0.048768

5Kg

14HY901-D**-PB

5.0

1.86

0.0635

0,003175

42Kg

2.7

4.5

45

14HY901-D**-PD

1.2192

0.006096

28Kg

14HY901-D**-PI

2.4384

0.012192

20Kg

14HY901-D**-P0

4.8768

0.024384

14Kg

14HY901-D**-PT

9.7536

0.048768

9Kg

“**”表示電機行程，例: 14HY137-D25. 4-PB，電機行程H=25. 4mm,更 多結構和參數與我司協商完成

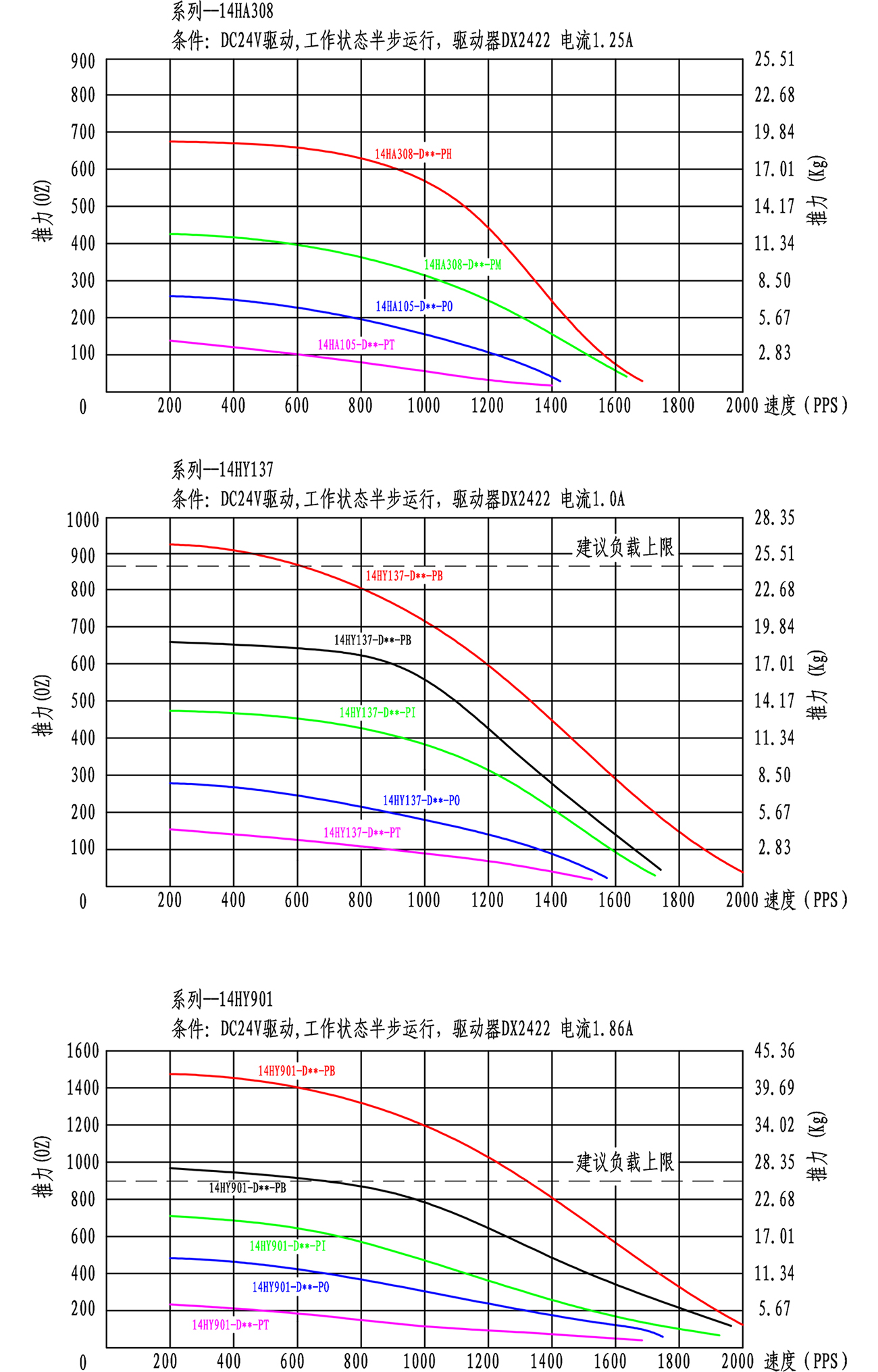

性能曲線
