產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
11HY PG28
瀏覽量:
1000

11HY PG28

光學儀器 、調焦照相機 、 指紋鎖 、 自動節能器 、水表 IC卡 、 玩具禮品 、辦公設備 、家用電器 、 自動執行器等 。
零售價
0.0
市場價
0.0
瀏覽量:
1000
產品編號
G-AA002
數量
-
+
庫存:
0
產品描述

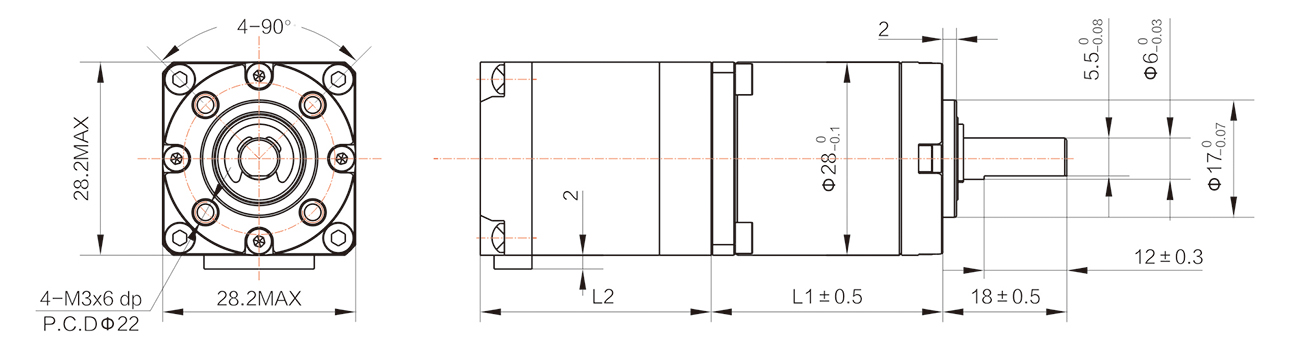

外形尺寸





齒輪箱清單

級數 Number of stages

1 stages reduction

2 stages reduction

3 stages reduction

4 stages reduction

5 stages reductior

減速比 Reduction ratio

3.4,4.6

11.2,15.5,21.5

37.7,52,72,100

126,175,242

334,462

424,586,810,1120

1549,2142

齒輪箱長度 Gearbox length"L"mm

26.8

33.6

40.4

47.2

54

是大額定力鉅 Max.Running torque

5kgf.cm

10kqf.cm

25kgf.cm

25kgf.cm

25kgf.cm

最大損壞扭矩 Max.Gear breaking torque

15kgf.cm

30kgf.cm

75kgf.cm

75kgf.cm

75kgf.cm

效率 Gearing eficiency

90%

81%

73%

65%

59%





馬達參數

馬達型號

Motor name

引出線數

Lead wires

#

相電壓

Rated Voltage

(V)

相電流

Rated current

(A)

相電阻

Resistance per

phase(Ω)

相電感

Inductance per

phase(mH)

保持轉矩

Holding torque

(mN.m)

定位轉矩

Detent torque

(mN.m)

轉動慣量

Rotor inertia

(g.cm2)

電機重量

Motor mass

(g)

機身長度

L2max

(mm)

11HY003PG28-xx)

4

4.6

0.4

11.5

4.5

30

2.0

5

80

25

11HY105PG28-xx

4

4.8

0.4

12

5

60

2.5

9

120

33.5

11HY401PG28-xx

4

5.4

0.67

8

5

90

4.0

10

150

40

11HY401PG28-XX

4

6

0.67

9.2

4.2

100

8.0

18

200

51

減速后的輸出力矩=馬達力矩×減速比×齒輪傳動效率;輸出轉速=馬達轉速/減諫比
