PG52 齒輪箱系列

外殼材質Housing material 金屬metal 背隙(無負荷時) Backlash,at no-load ≤3°
輸出軸承型式Bearing at output 滾珠軸承Ball bearings
徑向負荷Radial load(8mm from flange) ≤20kgf
軸向負荷Shaft axial load ≤10kgf
主軸最大承受壓入力 Shaft press fit force, max. ≤30kgf
徑向間隙Radial play of shaft ≤0.05mm
軸向間隙Thrust play of shaft ≤0.2mm

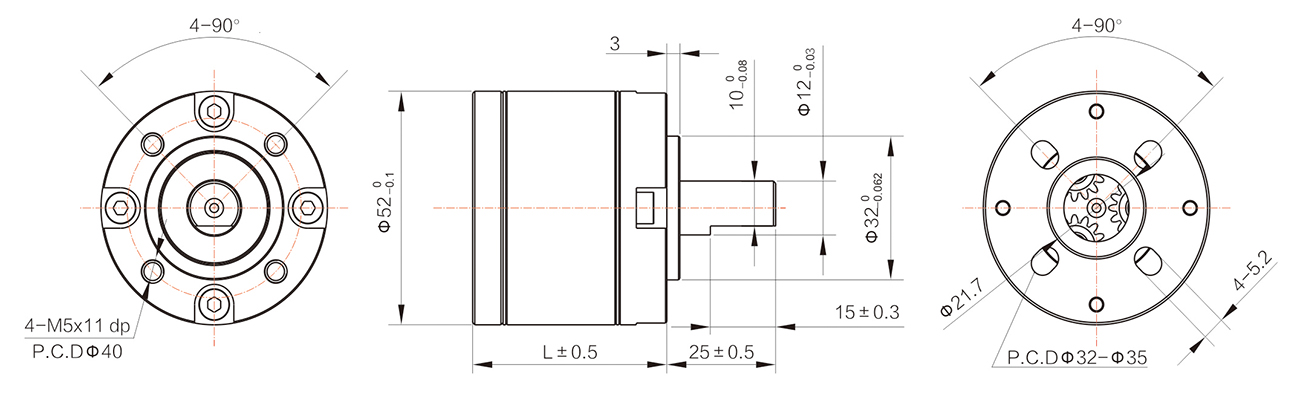

外形尺寸



馬達齒輪參數
模數Module 0.8
齒數No. of teeth 8 12 16
壓力角Pressure angle 20°
孔徑Hole diameter Φ3.97,Φ5.97,Φ6.33

使用溫度范圍:-10° C~+60° C

Operating temperature range

使用相對濕度:20%?85%RH

Operating relative humidity

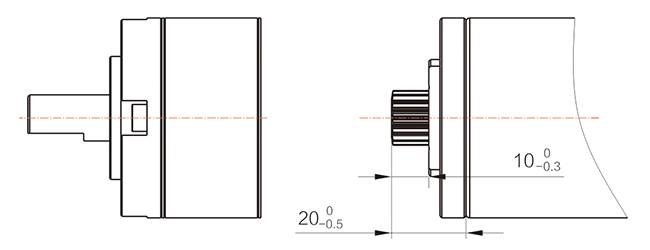

馬達裝卸方法









標準減速比參數

減速比

Reduction ratio

精確減速比

Exact reduction ratio

額定允許扭矩

Rated tolerance torque

極限扭矩

Max momentary

tolerance torque

效率

Efficiency

級數

Number of stages

L
3,4 3 1/2,4 1/3 10kgf.cm 30kgf.cm 90% 1 44.6
12,15,19,21,26 12 1/4,15 1/6,21,26 50kgf.cm 150kgf.cm 81% 2 61
43,53,66,81,91,113,126

42 7/8,53 1/12, 65 13/18,

81 10/27,91,1122/3,126

100kgf.cm 300kgf.cm 73% 3 77

150,186,230,285,353,

488,546,676,756,936

150 1/16,185 19/24, 230 1/36,

284 43/54,352 49/81,488 2/9,

546,676,756,936

100kgf.cm 300kgf.cm 65% 4 93
