PG45
PG45 齒輪箱系列
| 外殼材質Housing material | 金屬metal | 背隙(無負荷時) Backlash,at no-load | ≤3° |
| 輸出軸承型式Bearing at output | 滾珠軸承Ball bearings | ||
| 徑向負荷Radial load(8mm from flange) | ≤15kgf | ||
| 軸向負荷Shaft axial load | ≤5kgf | ||
| 主軸最大承受壓入力 Shaft press fit force, max. | ≤20kgf | ||
| 徑向間隙Radial play of shaft | ≤0.05mm | ||
| 軸向間隙Thrust play of shaft | ≤0.2mm | ||

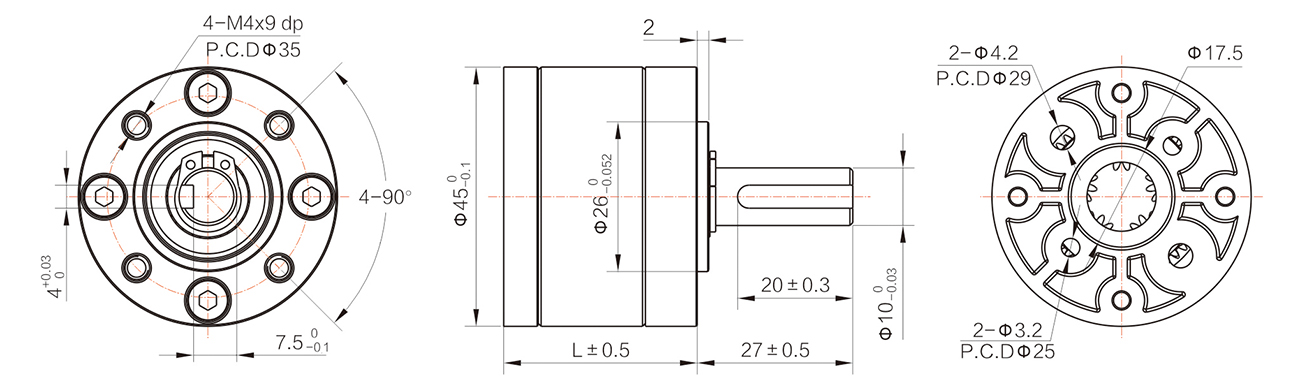

外形尺寸
| 模數Module | 0.6 | |
| 齒數No. of teeth | 17 | 21 |
| 壓力角Pressure angle | 20° | |
| 孔徑Hole diameter | Φ4.98 | |
|
使用溫度范圍：-10° C~+60° C Operating temperature range |
使用相對濕度：20%?85%RH Operating relative humidity |
|
標準減速比參數
|
減速比 Reduction ratio |
精確減速比 Exact reduction ratio |
額定允許扭矩 Rated tolerance torque |
極限扭矩 Max momentary tolerance torque |
效率 Efficiency |
級數 Number of stages |
L |
| 3.7 | 3 12/17 | 20kgf.cm | 60kgf.cm | 90% | 1 | 33.6 |
| 10.2,13.7,19.2 | 10 79/441,13 212/289,19 38/187 | 60kgf.cm | 180kgf.cm | 81% | 2 | 44.9 |
| 32.5,50.9,71.2,99.5 |
32 211/443,50 801/895, 71 15/91,99 101/199 |
120kgf.cm | 360kgf.cm | 73% | 3 | 56.2 |
| 140,189,264,369,516 |
139 230/289,188 102/167,263 271/372, 368 332/435,515 143/227 |
120kgf.cm | 360kgf.cm | 65% | 4 | 67.5 |
| 699,977,1367,1911,2672 |
698 791/816,977 43/124,1366 86/145, 1910 127/147,2671 399/443 |
120kgf.cm | 360kgf.cm | 59% | 5 | 78.8 |
