PG16 齒輪箱系列

外殼材質Housing material	金屬metal	背隙(無負荷時) Backlash,at no-load	≤2.5°
輸出軸承型式Bearing at output		含油軸承Sleeve bearings
徑向負荷Radial load(8mm from flange)		≤0.5kgf
軸向負荷Shaft axial load		≤0.5kgf
主軸最大承受壓入力 Shaft press fit force, max.		≤1.5kgf
徑向間隙Radial play of shaft		≤0.08mm
軸向間隙Thrust play of shaft		≤0.2mm

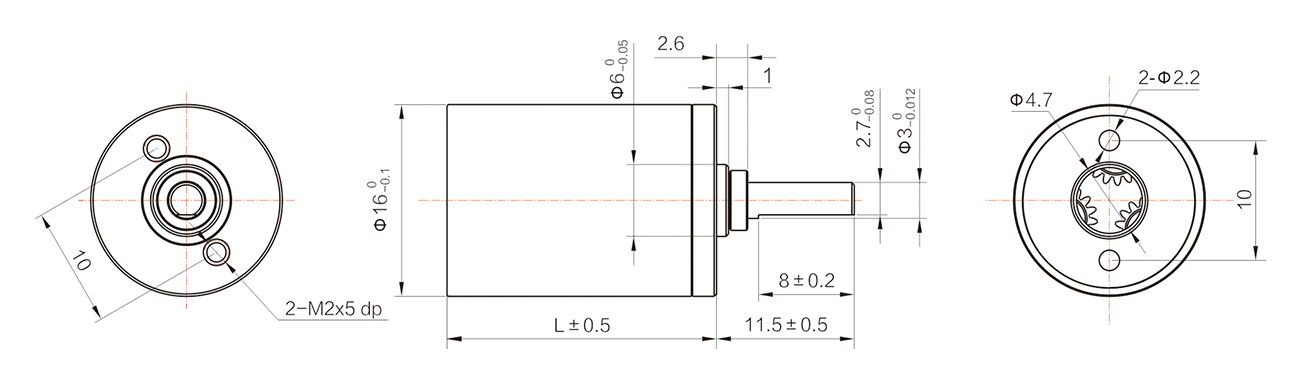

外形尺寸

馬達齒輪參數

模數Module	0.3
齒數No. of teeth	10	13	16
壓力角Pressure angle	20°
孔徑Hole diameter	Φ1.49
使用溫度范圍：-10° C~+60° C Operating temperature range	使用相對濕度：20%-85%RH， Operating relative humidity

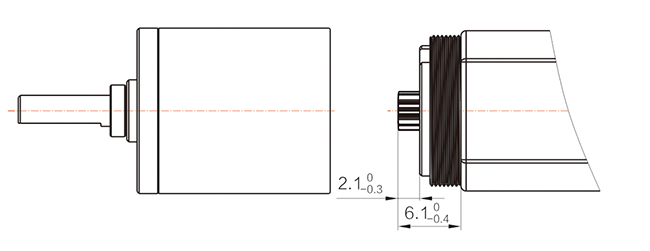

馬達裝卸方法

標準減速比參數

減速比 Reduction ratio	精確減速比 Exact reduction ratio	額定允許扭矩 Rated tolerance torque	極限扭矩 Max momentary tolerance torque	效率 Efficiency	級數 Number of stages	L
4	45/13	0.8kgf.cm	2.4kgf.cm	90%	1	14.9
14,19,20,24,29	14 1/16,19 38/169,20 1/4, 23 44/65,29 4/25	1,2kgf.cm	3.6kgf.cm	81%	2	18.7
76,84,89,104,128,157	75 15/16,84 32/109,88 41/52,103 688/845,127 278/325,157 58/125	2.4kgf.cm	7.2kgf.cm	73%	3	22.5
333,370,389,455,561,690	332 199/208,369 47/79,389 205/676, 455 43/232,560 108/181,690 145/346	2.4kgf.cm	7.2kgf.cm	65%	4	26.3
1386,1460,1621,1707,1798,2102	1385 155/158,1459 527/594,1620 42/79, 1706 619/655,1797 201/208,2102 43/181	2.4kgf.cm	7.2kgf.cm	59%	5	30.1
