PG13 齒輪箱系列

外殼材質Housing material 金屬metal 背隙(無負荷時) Backlash,at no-load ≤2.5°
輸出軸承型式Bearing at output 含油軸承Sleeve bearings
徑向負荷Radial load(8mm from flange) ≤0.5kgf
軸向負荷Shaft axial load ≤0.5kgf
主軸最大承受壓入力 Shaft press fit force, max. ≤1.5kgf
徑向間隙Radial play of shaft ≤0.08mm
軸向間隙Thrust play of shaft ≤0.2mm

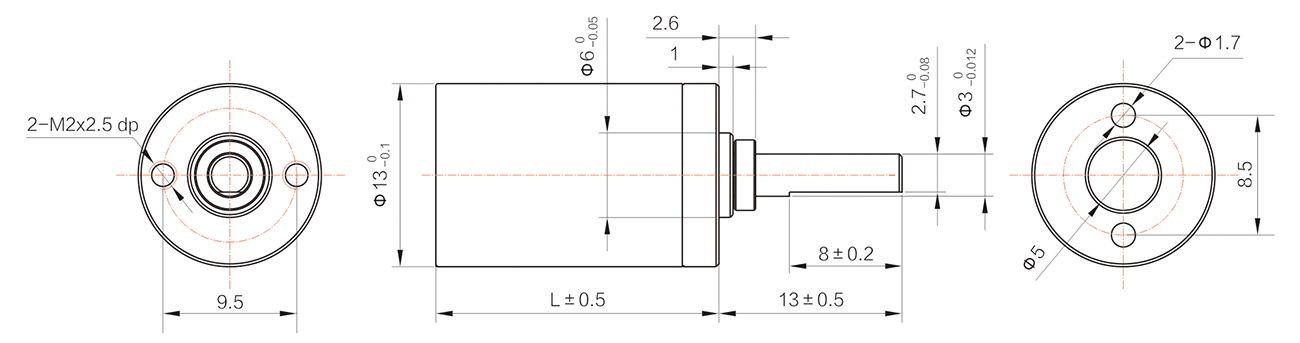

外形尺寸





馬達齒輪參數
模數Module 0.25
齒數No. of teeth 12
壓力角Pressure angle 20°
孔徑Hole diameter Φ1.49
使用溫度范圍:-10° C~+60° C Operating temperature range 使用相對濕度:20%?85%RH Operating relative humidity

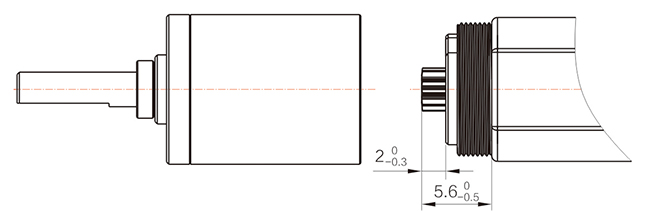

馬達裝卸方法





標準減速比參數

減速比

Reduction ratio

精確減速比

Exact reduction ratio

額定允許扭矩

Rated tolerance torque

極限扭矩

Max momentary

tolerance torque

效率

Efficiency

級數

Number of stages

L
4 4 0.8kgf.cm 2.4kgf.cm 90% 1 14.4
16 16 1.2kgf.cm 3.6kgf.cm 81% 2 18.2
64 64 1.6kgf.cm 4.8kgf.cm 73% 3 22
256 256 1.8kgf.cm 5.4kgf.cm 65% 4 25.8
1024 1024 2.0kgf.cm 6.0kgf.cm 59% 5 29.6
4096 4096 2.0kgf.cm 6.0kgf.cm 45% 6 33.4
