17HD RB42F

產品分類

全部分類



17HD RB42F

瀏覽量:

1000

17HD RB42F

遙控窗簾、驗鈔機、過膠機、自動電視架、捆鈔機、柔巾機、辦公設備、家用電器、自動執行器。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

G-AA007

所屬分類

步進減速電機系列

數量

庫存:



產品描述

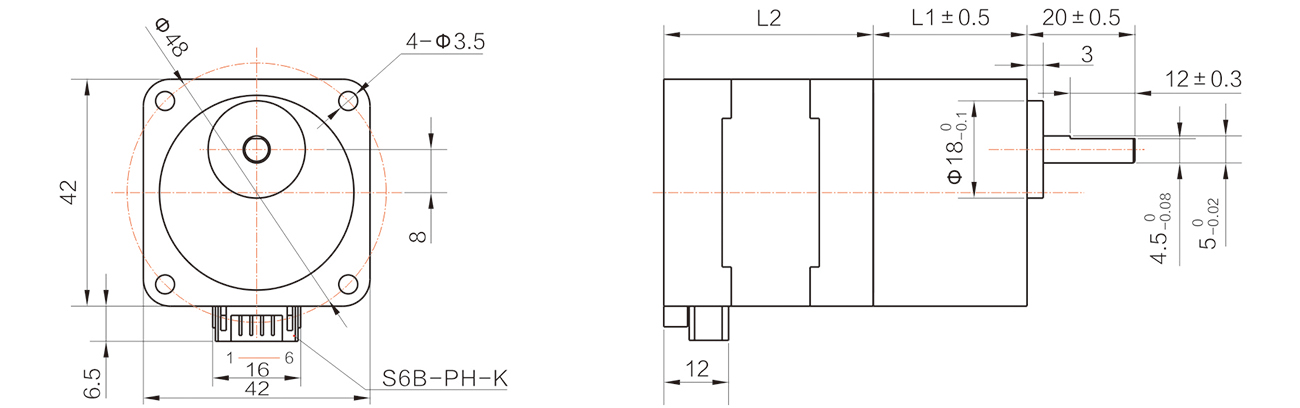

外形尺寸

齒輪箱清單

級數 Number of stages	2 stages reduction	3 stages reduction	4 stages reduction
減速比 Reduction ratio	3,3.6,5,6,7.5,9,12.5,15,18	25,30,36	50,60,75,90,100,120,150,180,200
齒輪箱長度 Gearbox length"L"mm	28.5	28.5	28.5
最大額定力鉅 Max.Running torque	5kgf.cm	10kgf.cm	10kgf.cm
最大損壞扭矩 Max.Gear breaking torque	15kgf.cm	30kgf.cm	30kgf.cm
效率 Gearing eficiency	81%	73%	73%

馬達參數

馬達型號 Motor name	引出線數 Lead wires #	相電壓 Rated Voltage (V)	相電流 Rated current (A)	相電阻 Resistance per phase(Ω)	相電感 Inductance per phase(mH)	保持轉矩 Holding torque (mN.m)	定位轉矩 Detent torque (mN.m)	轉動慣量 Rotor inertia (g.cm2)	電機重量 Motor mass (g)	機身長度 L2max (mm)
17HD003RB42F-XX	4	12	0.4	30	37	280	12	38	200	34
17HD201RB42F-XX	4	12	0.4	30	60	400	18	57	240	40
17HD403RB42F-XX	4	3	1.5	2	3.85	480	24	82	340	48
17HD808RB42F-XX	4	2.7	1.5	1.8	8.5	600	40	102	500	60

減速后的輸出力矩=馬達力矩x減速比X齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
