17HD PG36

遙控窗簾、監控云臺/云臺、自動售貨機/老虎機、驗鈔機、硬幣退幣機、點鈔機、柔巾機、自動門、覆膜機、自動電視架、辦公設備、家用電器、自動執行器。
零售價
0.0
市場價
0.0
瀏覽量:
1000
產品編號
G-AA005
數量
-
+
庫存:
0
產品描述

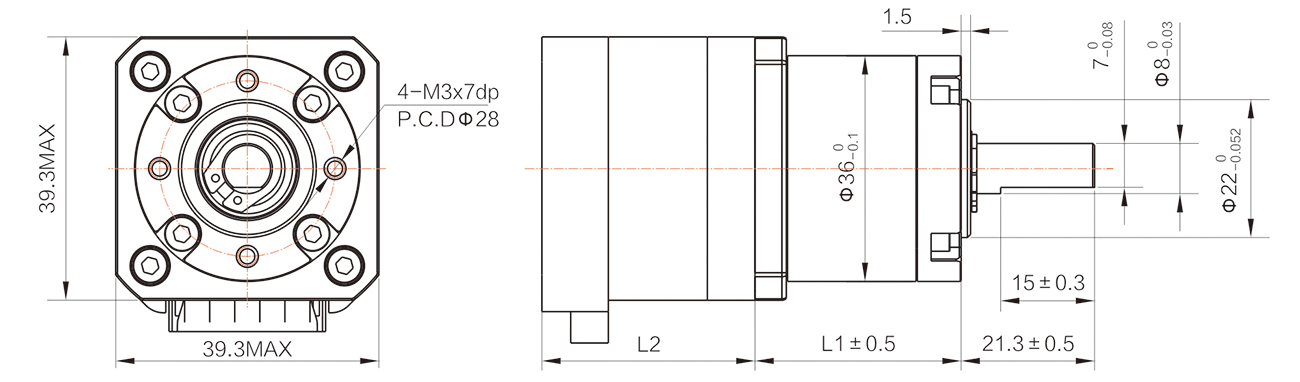

外形尺寸



齒輪箱清單

級數 Number of stages

1 stages reduction

2 stages reduction

3 stages reduction

4 stages reduction

5 stages reductior

減速比 Reduction ratio

3.7,5.2 13.7,19.2,26.9 50.9,71.2,99.5,139

189,264,369

516,721

699,977,1367

1911,2672

齒輪箱長度 Gearbox length"L"mm

25.5 32.9 39.1 45.4 51.7

最大額定力鉅 Max.Running torque

10kgf.cm 20kgf.cm 50kgf.cm 50kgf.cm 50kgf.cm

最大損壞扭矩 Max.Gear breaking torque

30kgf.cm 60kgf.cm 150kgf.cm 150kgf.cm 150kgf.cm

效率 Gearing eficiency

90% 81% 73% 65% 59%





馬達參數

馬達型號

Motor name

引出線數

Lead wires

#

相電壓

Rated Voltage

(V)

相電流

Rated current

(A)

相電阻

Resistance per

phase(Ω)

相電感

Inductance per

phase(mH)

保持轉矩

Holding torque

(mN.m)

定位轉矩

Detent torque

(mN.m)

轉動慣量

Rotor inertia

(g.cm2)

電機重量

Motor mass

(g)

機身長度

L2max

(mm)

17HD003PG36-xx 4 12 0.4 30 37 280 12 38 200 34
17HD201PG36-xx 4 12 0.4 30 60 400 18 57 240 40
17HD403PG36-xx 4 3 1.5 2 3.85 480 24 82 340 48
17HD808PG36-xx 4 2.7 1.5 1.8 8.5 600 40 102 500 60

減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
