一、簡要說明
采用高性能稀土永磁材料，內稟矯頑力高，抗去磁能力強，具有中慣量，高功率密度，瞬時超強過載能力。 轉矩脈動小，保證了加工產品光潔度、精度，噪音低。
三相正弦波磁場設計，動態響應好，具有良好的低速平滑性。
B級絕緣，IP65防護等級，環境適應性強，使用安全可靠。
二、電機命名規則
1:HZX恒之星系列伺服電機

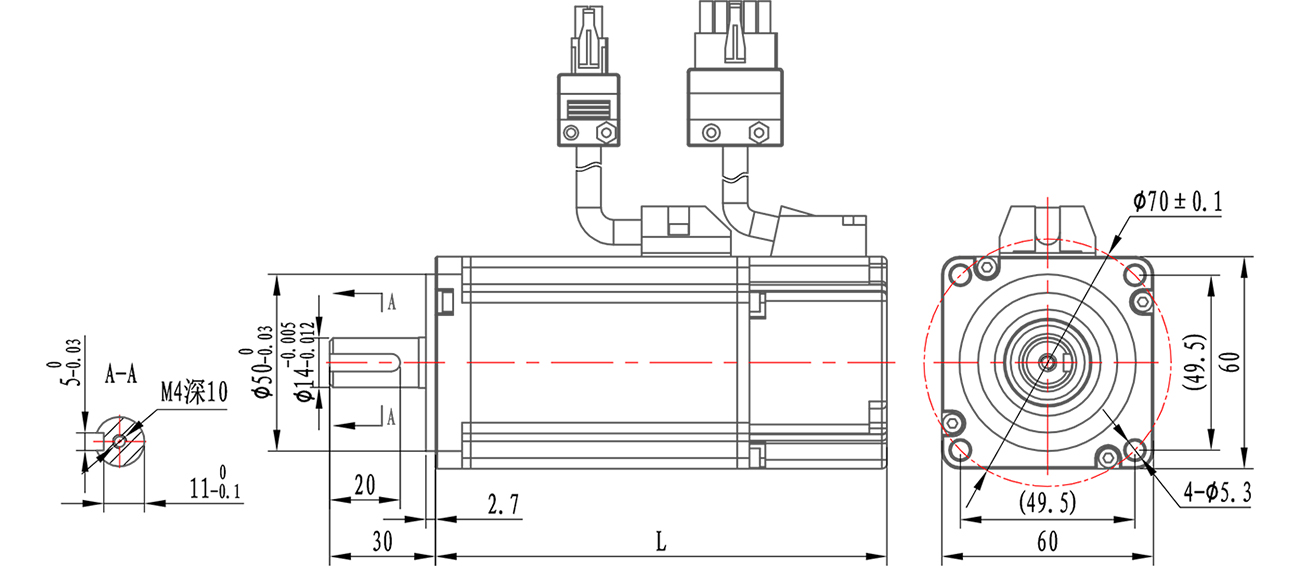

2:電機法蘭尺寸，60mm
3:中慣量M,小慣量S,大慣量L,中慣量短款D
4:電機額定扭矩，數字除以10,如13/10=1.3N.m
5:轉速，乘以100,如30*100=3000r/min
6:編碼器代號，S--smooth編碼器
7:編碼器型號
|
A-光電編碼器2500線，4對極 |
N:--無編碼器型號 |
|
B--磁編2500線，4對極 |
M--單圈17位多圈33位，分體磁編 |
|
C--17位分體絕對值磁編 |
S--小線式光編2500線 |
|
D--17位絕對值光編 |
W--光電編碼器5000線 |
|
E--23位絕對值光編 |
|
|
F—光電編碼器2500線，5對極 |
|
8:電壓2--220V 3--380V 4--DC24V 1- 110V 8--DC 48V
9:軸結構A--標準型D一定制型
10:極對數4--4對極5-5對極
11:抱閘，如沒寫，默認常規
三、應用領域：
主要應用于數控機床、紡織機、打標機、切割機、繪圖儀、醫療設備及自動化設備和自動裝配設備。
四、接線定義
|
動力線 |
繞組定義 |
U |
V |
W |
PE |
|
||||||||||
|
插座編號 |
1 |
2 |
3 |
4 |
||||||||||||
|
編碼器 接線定義 |
信號定義 |
PE |
5V |
0V |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
|
插座編號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
備注：該接線定義用于40、60、80配塑料插頭電機。 |
||||||||||||||||
|
動力線 |
繞組定義 |
PE |
U |
V |
W |
|
||||||||||
|
插座編號 |
1 |
2 |
3 |
4 |
||||||||||||
|
編碼器 接線定義 |
信號定義 |
PE |
5V |
0V |
A+ |
B+ |
Z+ |
A- |
B- |
Z- |
U+ |
V+ |
W+ |
U- |
V- |
W- |
|
插座編號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
備注：該接線定義用于110和130電機，也適用于40、60、80配金屬插頭電機。 |
||||||||||||||||
|
絕對值編碼器 接線定義 |
信號定義 |
PE |
E- |
E+ |
SD- |
0V |
SD+ |
5V |
|
插座編號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
剎車(抱閘) 接線定義 |
接DC24V和0V不分正負 |
||
|
插座編號 |
1 |
2 |
|
|
省線式編碼器 接線定義 |
信號定義 |
PE |
5V |
0V |
A+ |
B+ |
Z+ |
A- |
B- |
Z- |
|
插座編號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
