34H（86）滾珠絲桿系列
|
產品特性 |

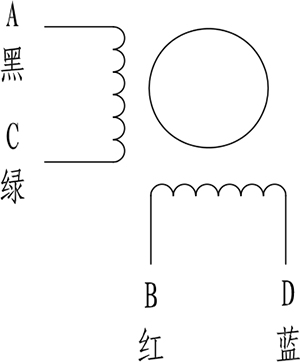

接線圖 |
|
|
步距角 |
0.72°/1.2°/1.8°±5% |
|
|
允許溫度 |
80℃ max |
|
|
環境溫度 |
-20℃~+50℃(無結冰) |
|
|
絕緣等級 |
B |
|
|
絕緣耐壓 |
AC 500V 1 Min |
|
|
絕緣電阻 |
100MΩ Min 500V DC |
|
|
防護等級 |
IP40(最高IP65) |
|

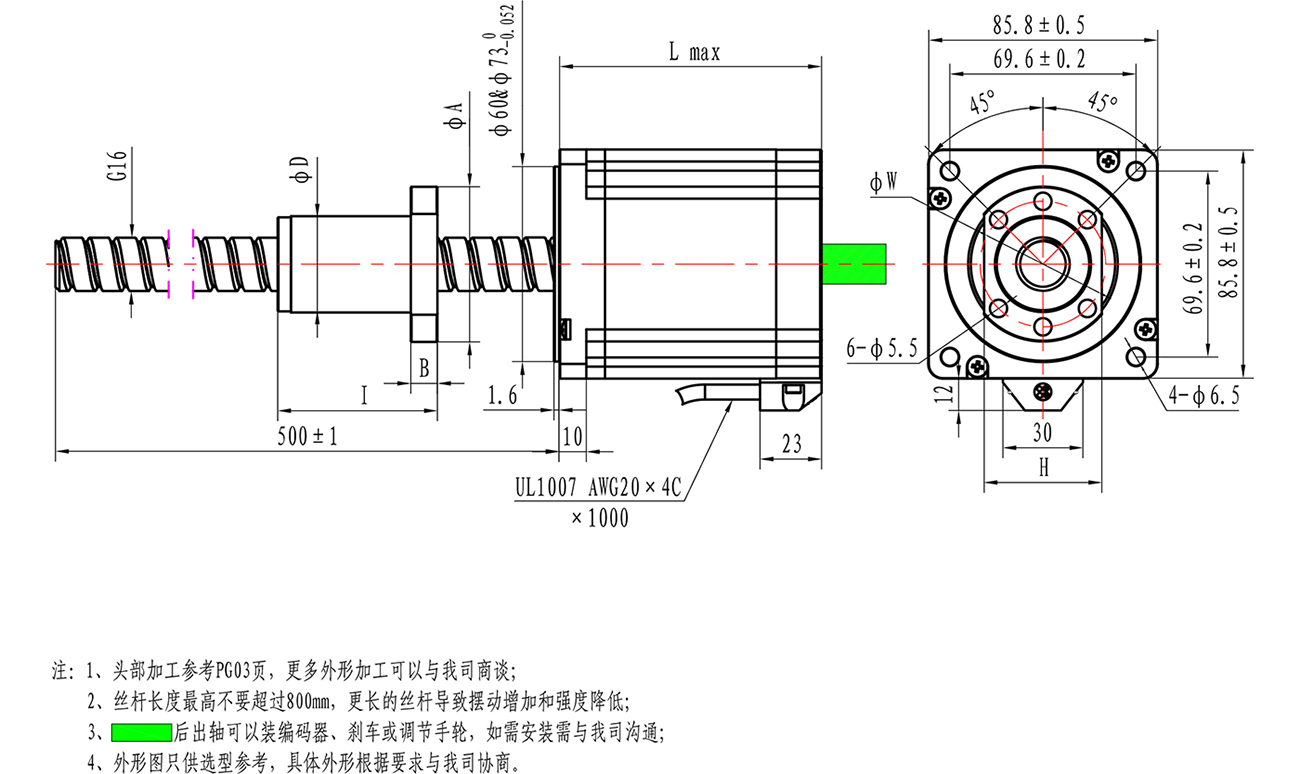

外形圖

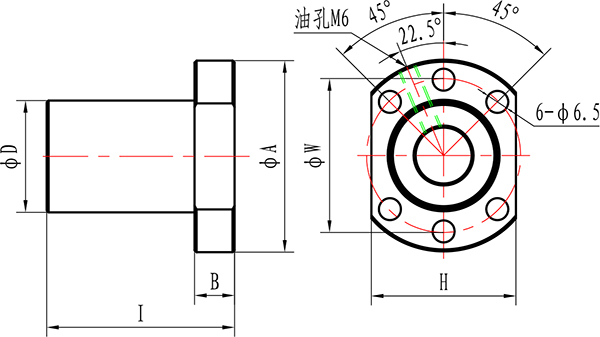

G16滾珠絲桿螺母外形
|
滾珠絲桿型號 |
螺母尺寸 |
|||||
|
D |
A |
B |
I |
W |
H |
|
|
G1604 |
28 |
48 |
10 |
40 |
38 |
40 |
|
G1605 |
28 |
48 |
10 |
38 |
38 |
40 |
|
G1610 |
28 |
48 |
10 |
47 |
38 |
40 |
|
G1616 |
28 |
48 |
10 |
45 |
38 |
40 |
|
G1620 |
28 |
48 |
10 |
57 |
38 |
40 |

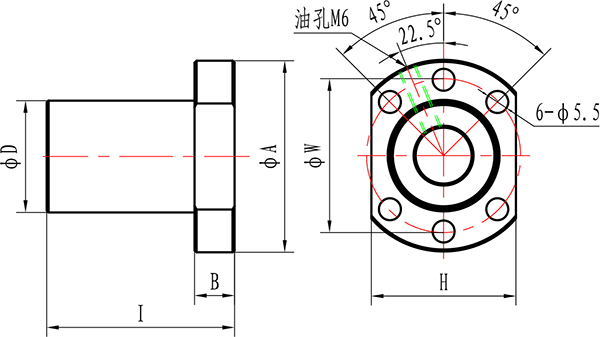

G20滾珠絲桿螺母外形
|
滾珠絲桿型號 |
螺母尺寸 |
|||||
|
D |
A |
B |
I |
W |
H |
|
|
G2005 |
36 |
56 |
10 |
40 |
47 |
44 |
|
G2010 |
36 |
56 |
10 |
60 |
47 |
44 |
|
G2020 |
36 |
56 |
10 |
57 |
47 |
44 |
注:更多螺母結構及外形尺寸需軟司協商
性能參數
|
電機型號 |
步距角 |
電壓V |
電流A |
導程mm |
步長mm |
推力@100pps,整步 |
電阻Ω |
電感mH |
機身L mm |
|
34HD505-G1605-500 |
1.8° |
1.8 |
4.0 |
5 |
0.02 |
247.6Kg |
0.45 |
2.6 |
76 |
|
34HD505-G1610-500 |
10 |
0.025 |
126.5Kg |
||||||
|
34HD505-G1616-500 |
16 |
0.05 |
77.6Kg |
||||||
|
34HD505-G1620-500 |
20 |
0.1 |
62.9Kg |
||||||
|
34HD128-G1605-500 |
1.8° |
2,22 |
6.0 |
5 |
0.02 |
365.2Kg |
0.37 |
4.5 |
98 |
|
34HD128-G1610-500 |
10 |
0.025 |
183.2Kg |
||||||
|
34HD128-G1616-500 |
16 |
0.05 |
114. IKg |
||||||
|
34HD128-G2020-500 |
20 |
0.1 |
91.3Kg |
||||||
|
34HD209-G1605-500 |
1.8° |
3.15 |
4.5 |
5 |
0.02 |
476. 3Kg |
0.7 |
5.4 |
128 |
|
34HD209-G2010-500 |
10 |
0.025 |
241.2Kg |
||||||
|
34HD209-G1616-500 |
16 |
0.05 |
149.7Kg |
||||||
|
34HD209-G2020-500 |
20 |
0.1 |
120. IKg |
*更多結構和參數與我司協商完成

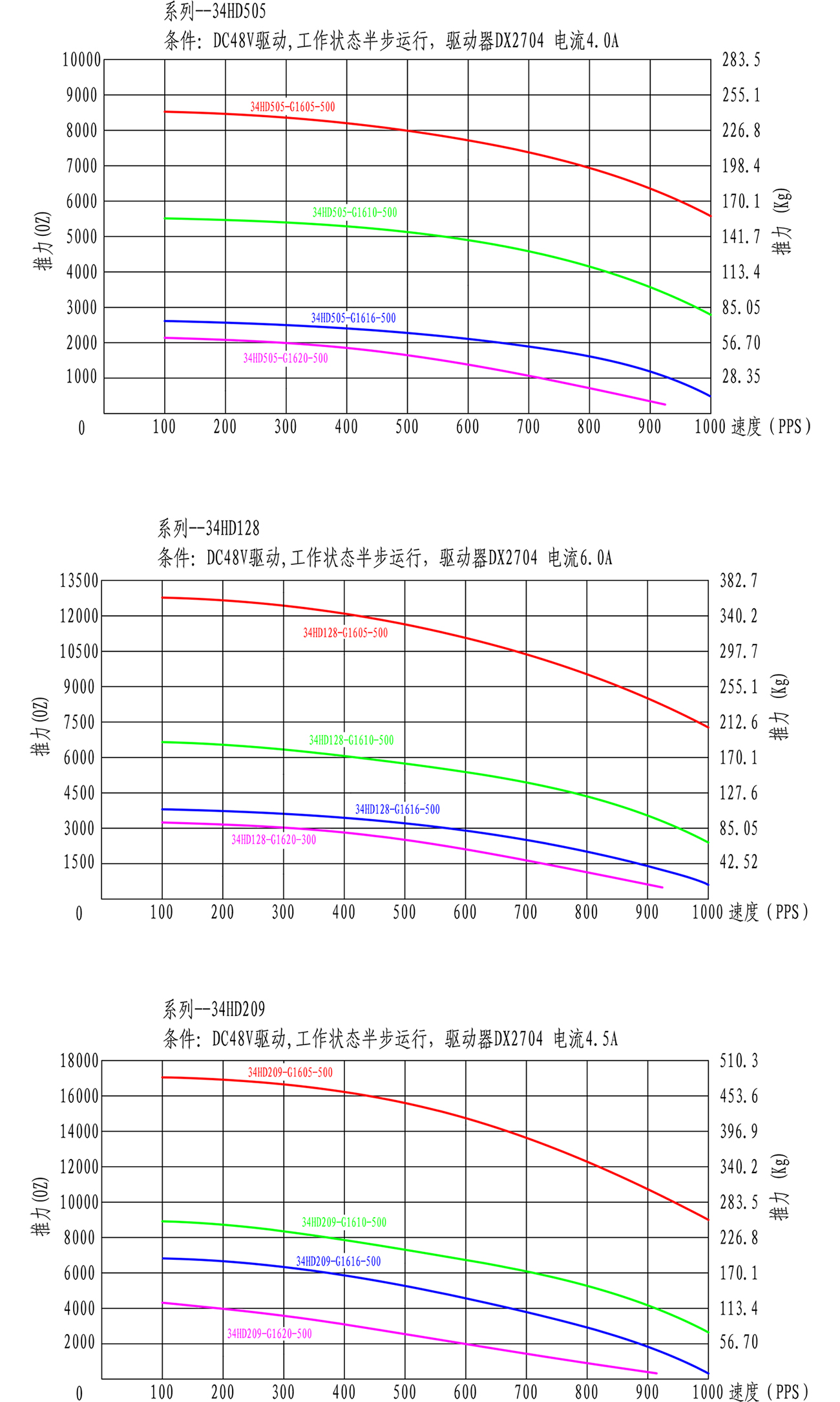

性能曲線

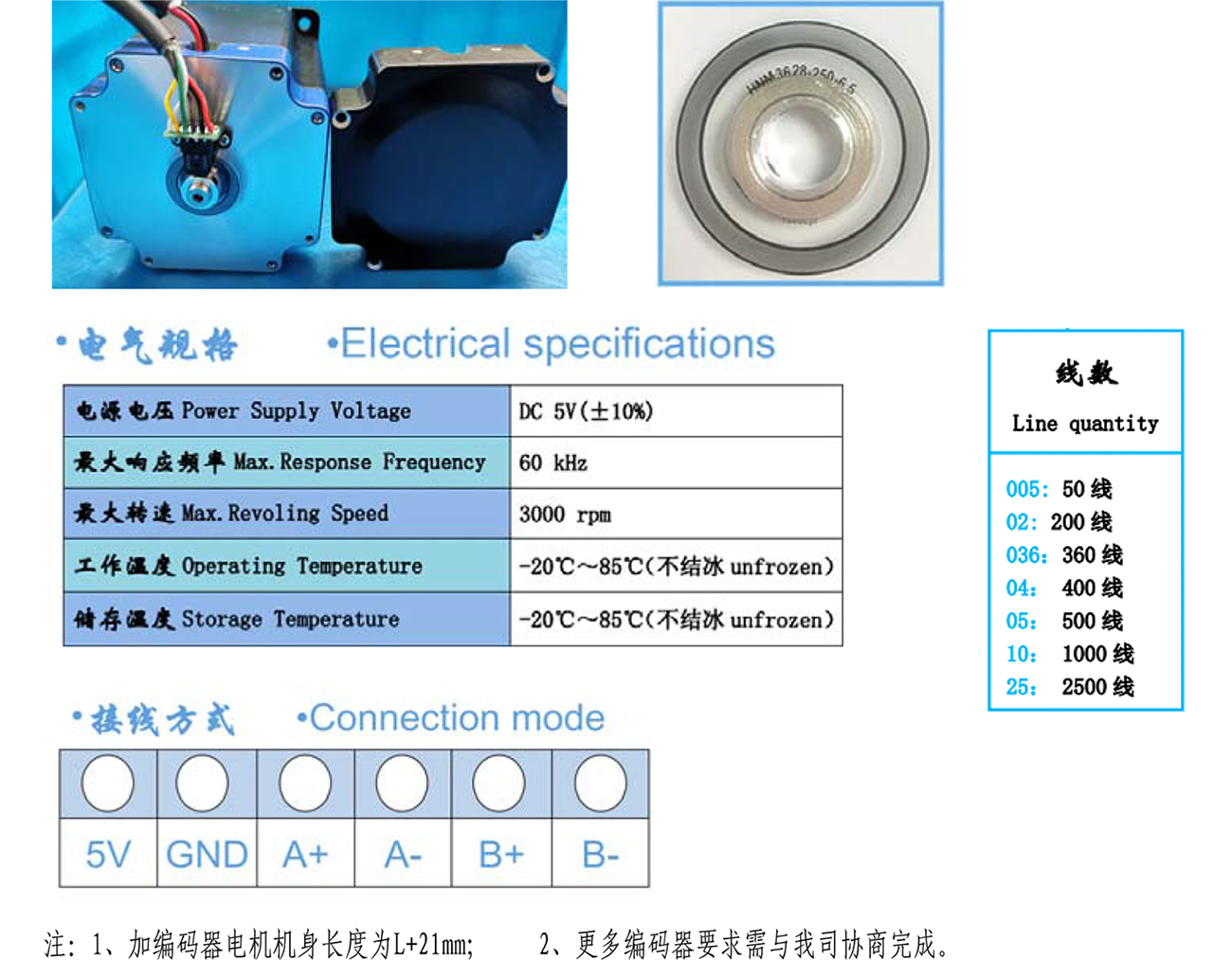

編碼器介紹

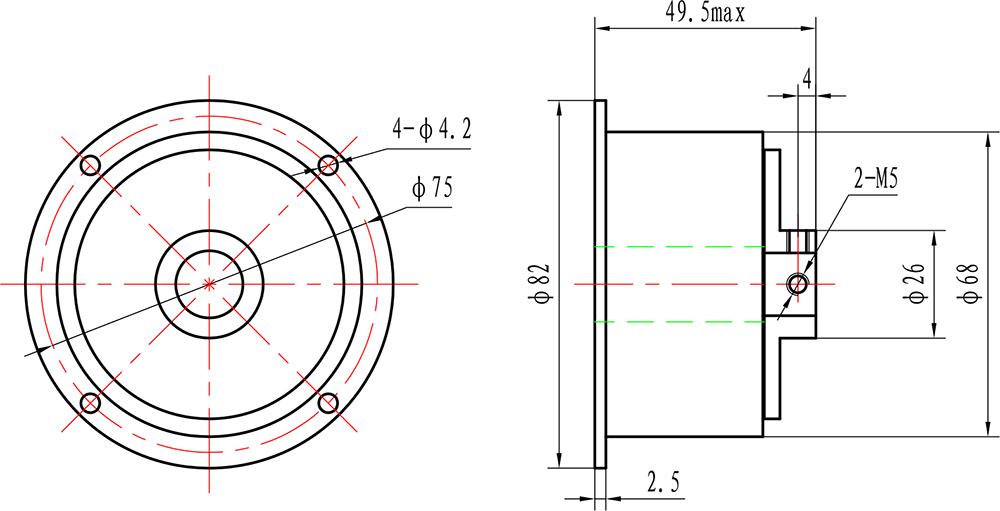

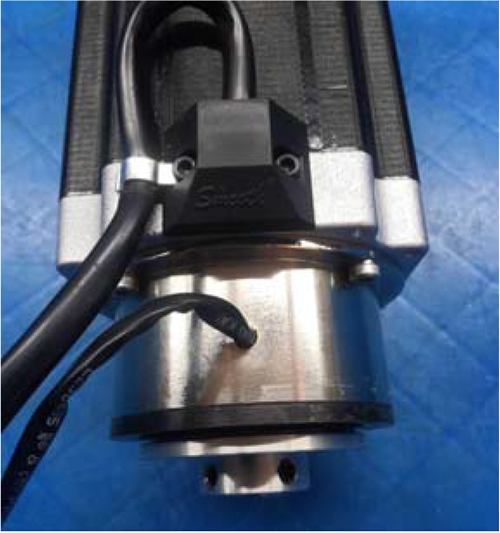

電永磁斷電剎車介紹
電永磁斷電剎車參數
|
電壓 |
24V DC |
|
脫機扭力 |
4.8 N.m |
|
功率 |
6.8 W |
|
響應時間 |
50 ms |
|
最高枝速 |
1000 RMP |
|
線圈電阻 |
50-1000 |
|
絕緣等級 |
B |
注: 1、 水平安裝滾珠絲桿電機,要求斷電后位置不會(huì )因為外力導致位移變化時需要增加剎車,提高斷電定位能力;
2、垂直安裝滾珠絲桿電機，斷電或通電停止時負載高于電機本身自鎖力時需要增加剎車，提高電機定位能力。
