產品中心
專業設計生產各種型號的混合式步進電機
瀏覽量:
1000
8HY(20)滾珠絲桿系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-B001
所屬分類
滾珠絲桿直線步進電機
數量
-
+
庫存:
0
產品描述
產品特性 |

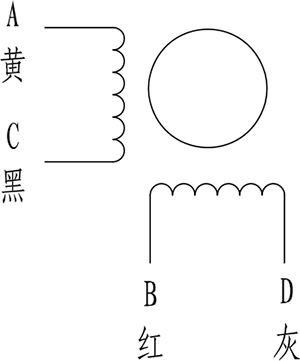

接線圖 |
|
步距角 |
1.8°±5% |
|
允許溫度 |
80℃ max |
|
環境溫度 |
-20℃~+50℃(無結冰) |
|
絕緣等級 |
B |
|
絕緣耐壓 |
AC 500V 1 Min |
|
絕緣電阻 |
100MΩ Min 500V DC |
|
防護等級 |
IP40 |

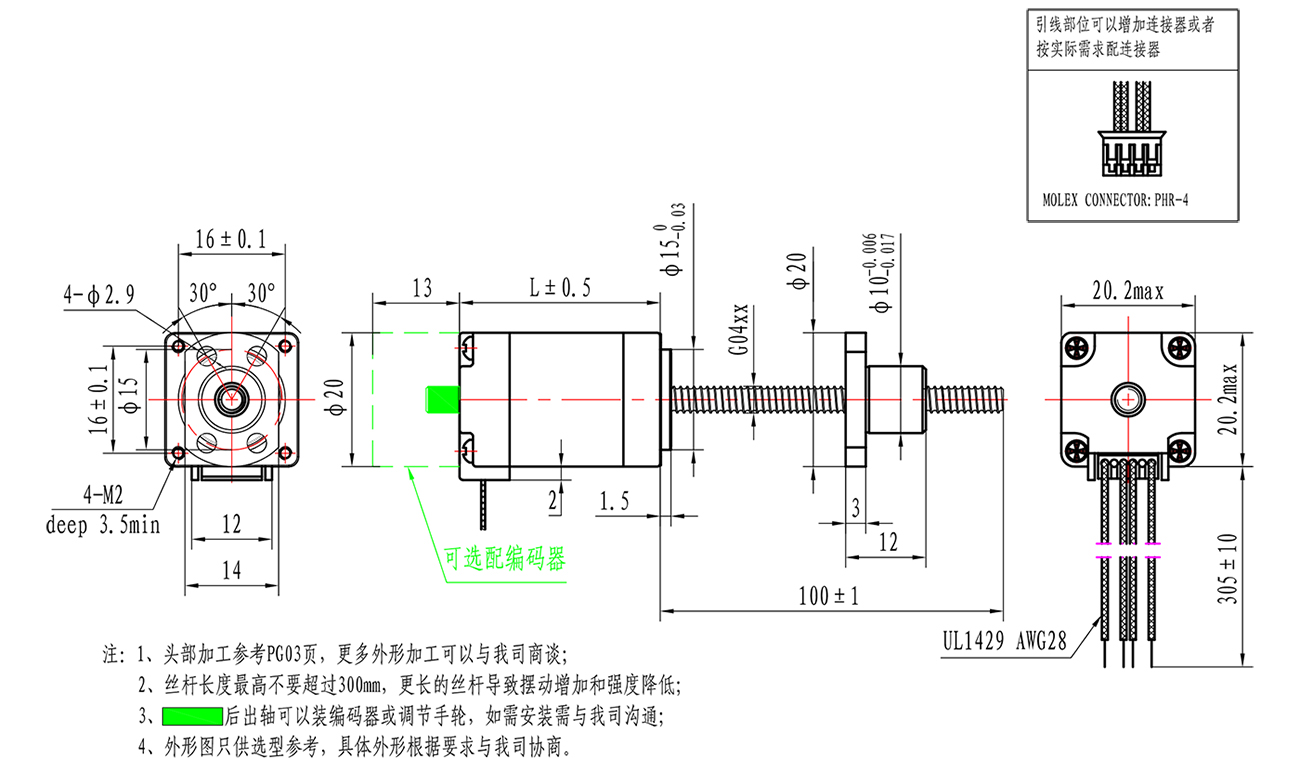

外形圖
性能參數
電機型號 |
電壓V |
電流A |
導程mm |
步長mm |
推力@100pps,整步 |
電阻Ω |
電感mH |
機身L mm |
8HY010-G0401-100 |
4.3 |
0.6 |
1 |
0.005 |
2.6Kg |
7.2 |
2.6 |
30 |
8HY010-G0402-100 |
2 |
0.01 |
1.5Kg |
|||||
8HY105-G0401-100 |
5.8 |
0.8 |
1 |
0.005 |
4.3Kg |
7.2 |
2.7 |
43 |
8HY105-G0402-100 |
2 |
0.01 |
2.8Kg |

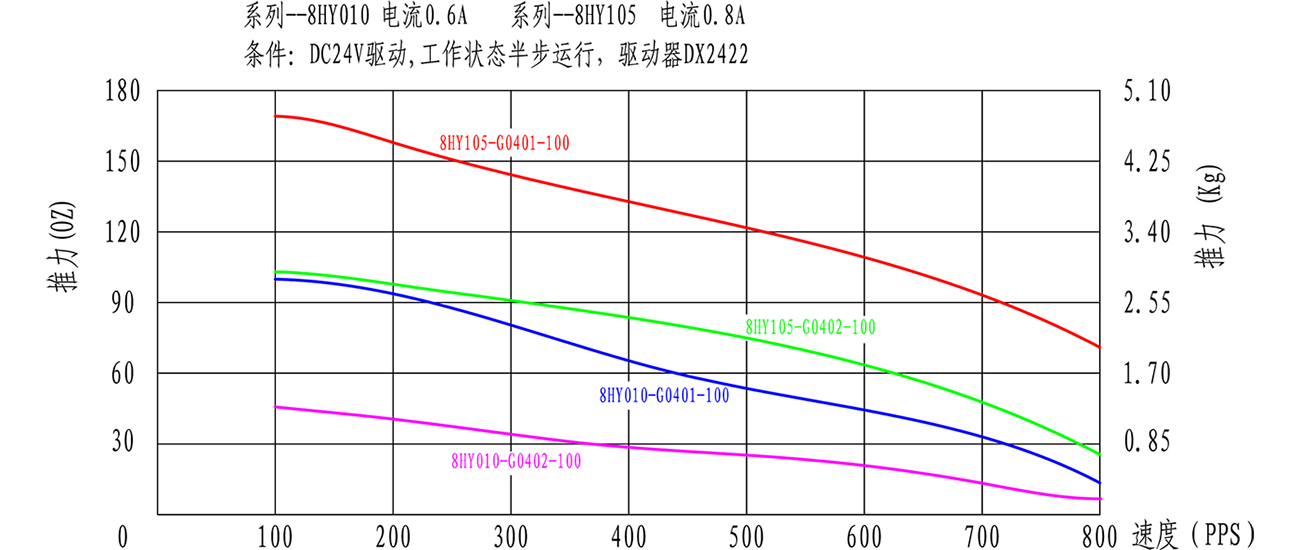

性能曲線

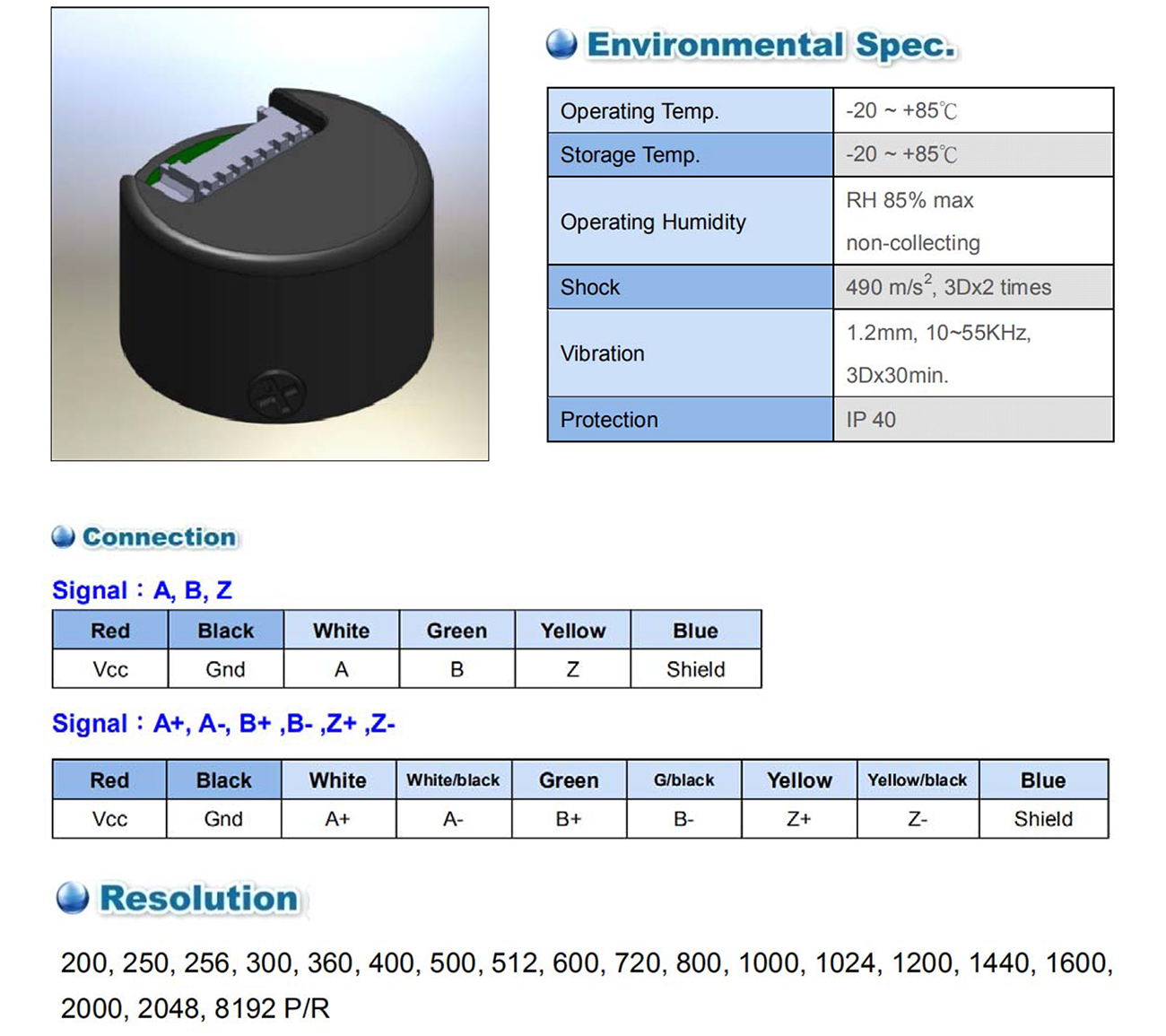

編碼器簡介
未找到相應參數組,請于后臺屬性模板中添加
上一個
11HY(28)滾珠絲桿系列
下一個
無
產品推薦
8HY(20 1.8°)系列
步距角精度:5%
允許溫度:80℃ max
環境溫度:-20℃ ~+50℃(無結冰)
絕緣等級:B
絕緣耐壓:AC 500V 1 Min
絕緣電阻:100MΩ Min 500V DC
徑向跳動:0.02mm Max (負載500g)
軸向間隙:0.08m


11HY(28 1.8°)系列
步距角精度:5%
允許溫度:80℃ max
環境溫度:-20℃ ~+50℃(無結冰)
絕緣等級:B
絕緣耐壓:AC 500V 1 Min
絕緣電阻:100MΩ Min 500V DC
徑向跳動:0.02mm Max (負載500g)
軸向間隙:0.08mm


14HY(35 1.8°)系列
步距角精度:5%
允許溫度:80℃ max
環境溫度:-20℃ ~+50℃(無結冰)
絕緣等級:B
絕緣耐壓:AC 500V 1 Min
絕緣電阻:100MΩ Min 500V DC
徑向跳動:0.02mm Max (負載500g)
軸向間隙:0.08m


14HR(36 1.8°圓電機)系列
步距角精度:5%
允許溫度:80℃ max
環境溫度:-20℃ ~+50℃(無結冰)
絕緣等級:B
絕緣耐壓:AC 500V 1 Min
絕緣電阻:100MΩ Min 500V DC
徑向跳動:0.02mm Max (負載500g)
軸向間隙:0.08m


16HY(39 1.8°)系列
步距角精度:5%
允許溫度:80℃ max
環境溫度:-20℃ ~+50℃(無結冰)
絕緣等級:B
絕緣耐壓:AC 500V 1 Min
絕緣電阻:100MΩ Min 500V DC
徑向跳動:0.02mm Max (負載500g)
軸向間隙:0.08m


17HD(42 1.8°)系列
步距角精度: 5%
允許溫度: 80℃ max
環境溫度: -20℃ ~+50℃(無結冰)
絕緣等級: B
絕緣耐壓: AC 500V 1 Min
絕緣電阻: 100MΩ Min 500V DC
徑向跳動: 0.02mm Max (負載500g)
軸向間隙: 0.08m
