34HD（86 1.8°）系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
A-A010
所屬分類
兩相步進電機
數量
-
+
庫存:
0
產品描述

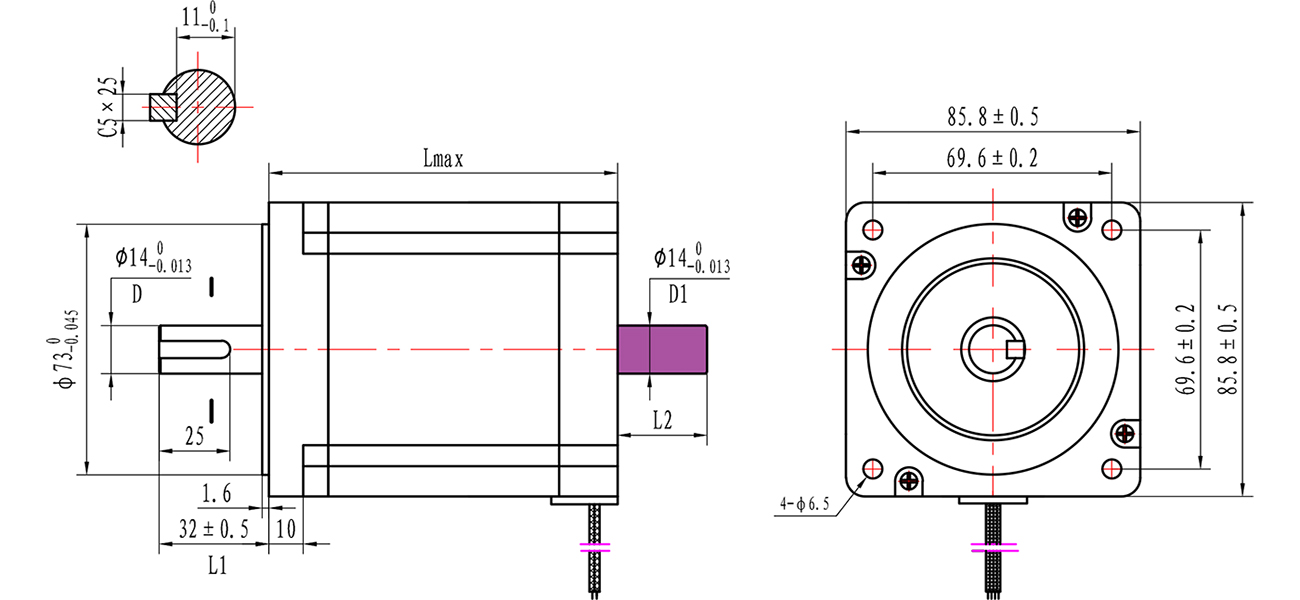

外形尺寸(單位:mm)
技術參數
| 型號 |
引出線數 # |
相電流 A |
相電阻 Ω |
相電感 mH |
保持轉距 mN. m |
轉動慣量 g. cm2 |
電機重量 g |
機身長度L mm |
| 34HD605-32 | 4 | 4 | 0.8 | 4.4 | 3400 | 1000 | 1700 | 66 |
| 34HD607-40B | 6 | 2.5 | 1.8 | 5 | 2400 | 1000 | 1700 | |
| 34HD501-32B | 4 | 3 | 12 | 3.5 | 3500 | 1400 | 2200 | 76 |
| 34HD514-32B | 8 | 4.2 | 0.6 | 2.8 | 3600 | 1400 | 2200 | |
| 34HD801-46B | 4 | 3 | 1.5 | 13 | 4300 | 1400 | 2300 | 80 |
| 34HD808-32A | 8 | 4 | 0.9 | 4.6 | 4800 | 1400 | 2300 | |
| 34HD101-32 | 8 | 2 | 3.5 | 15 | 5500 | 1700 | 2700 | 98 |
| 34HD109-27K | 6 | 4 | 1 | 3.8 | 5500 | 1700 | 2700 | |
| 34HD302-35A | 4 | 4 | 0.55 | 3.2 | 5400 | 2700 | 2800 | 112 |
| 34HD314-32 | 8 | 4 | 1 | 3.9 | 5400 | 2700 | 2800 | |
| 34HD901-32 | 4 | 4 | 6.3 | 0.48 | 5600 | 2700 | 3500 | 118 |
| 34HD904-32A | 4 | 6 | 0.31 | 2.9 | 8500 | 2700 | 3500 | |
| 34HD201-32 | 4 | 4 | 0.6 | 3.5 | 6800 | 3100 | 4200 | 128 |
| 34HD208-35 | 4 | 3 | 1.6 | 11 | 8000 | 3100 | 4200 | |
| 34HD703-30F | 4 | 5 | 1 | 10 | 13000 | 3600 | 5300 | 150 |
| 34HD716-32A | 4 | 4 | 1.5 | 15.2 | 15000 | 3600 | 5300 |
注：電機型號只為參考，詳細外形聯系我司

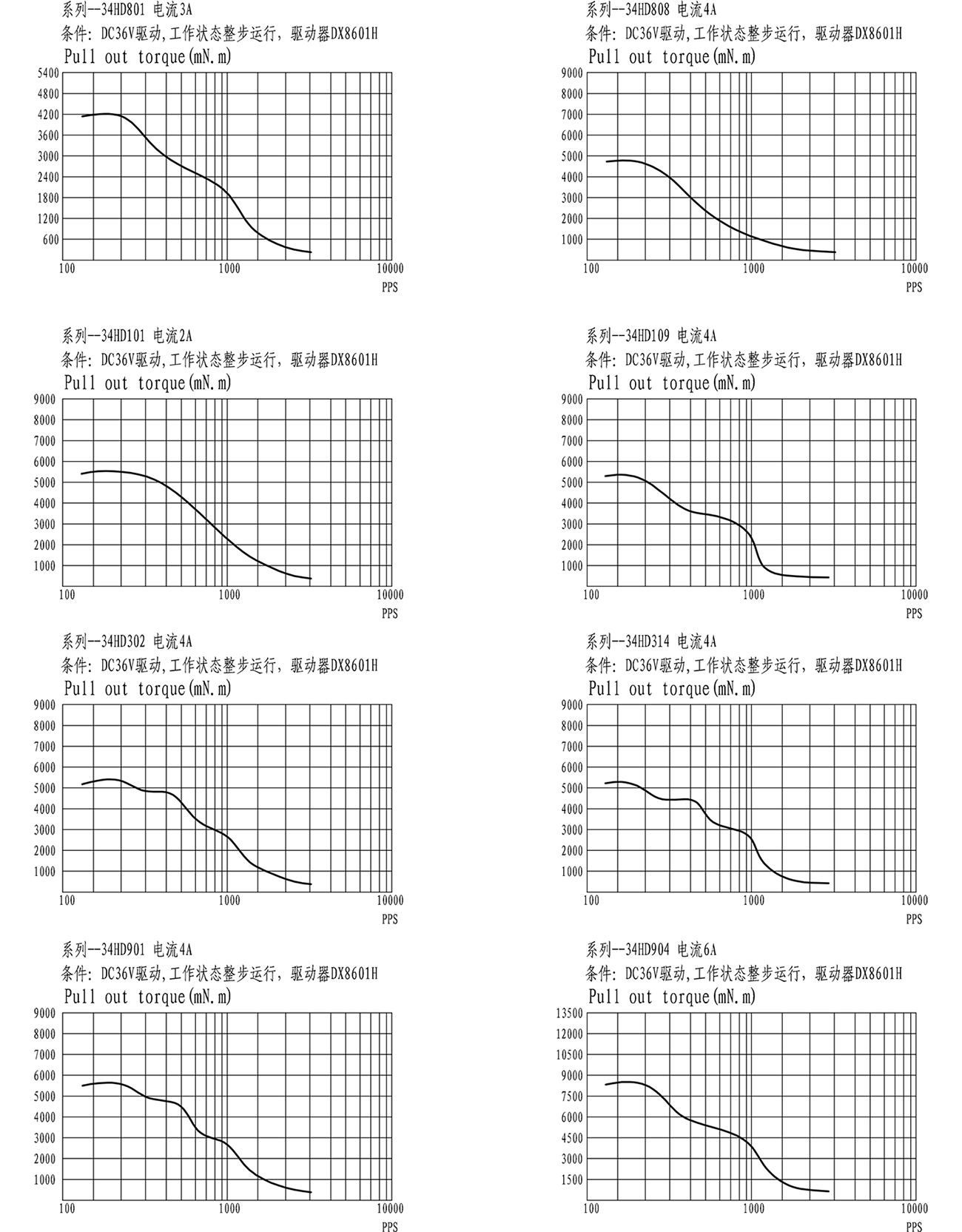

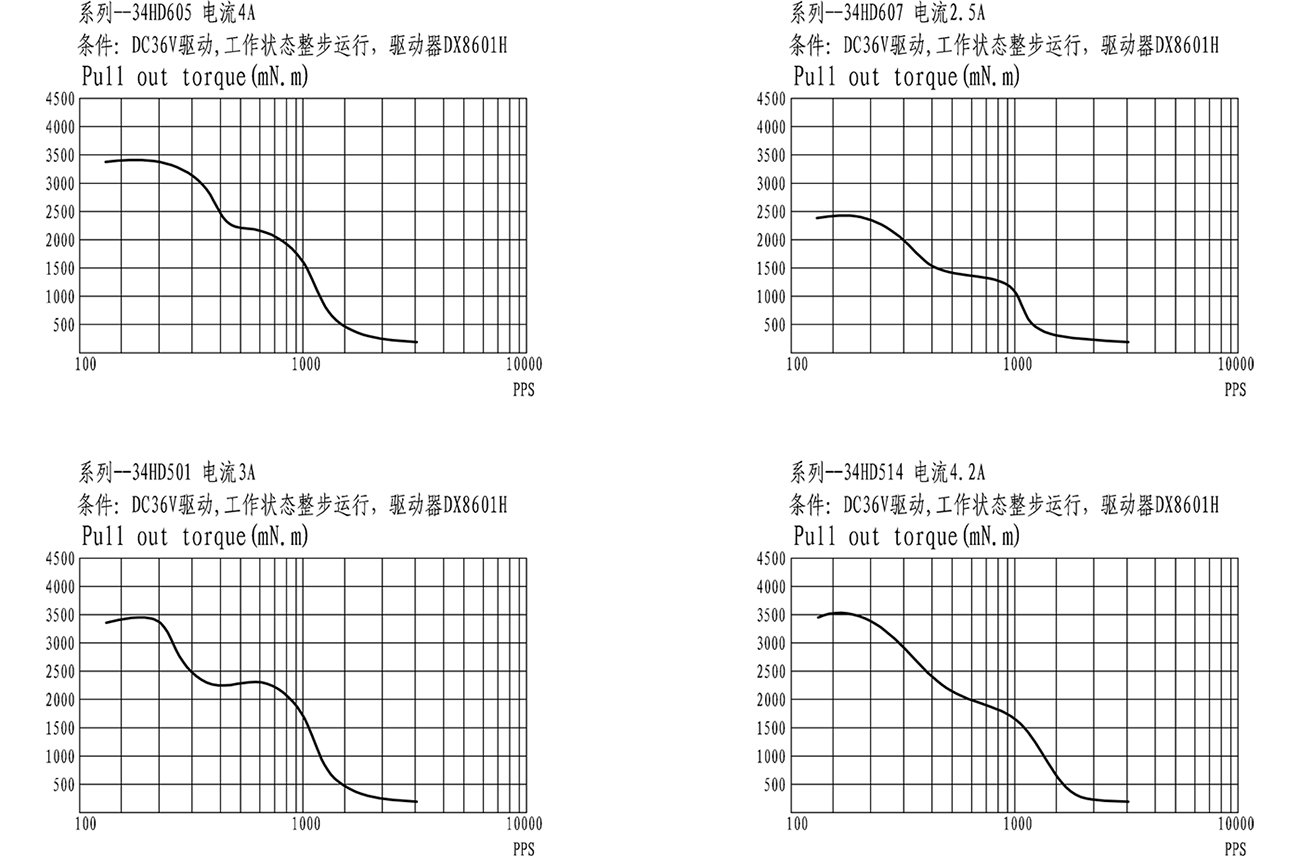

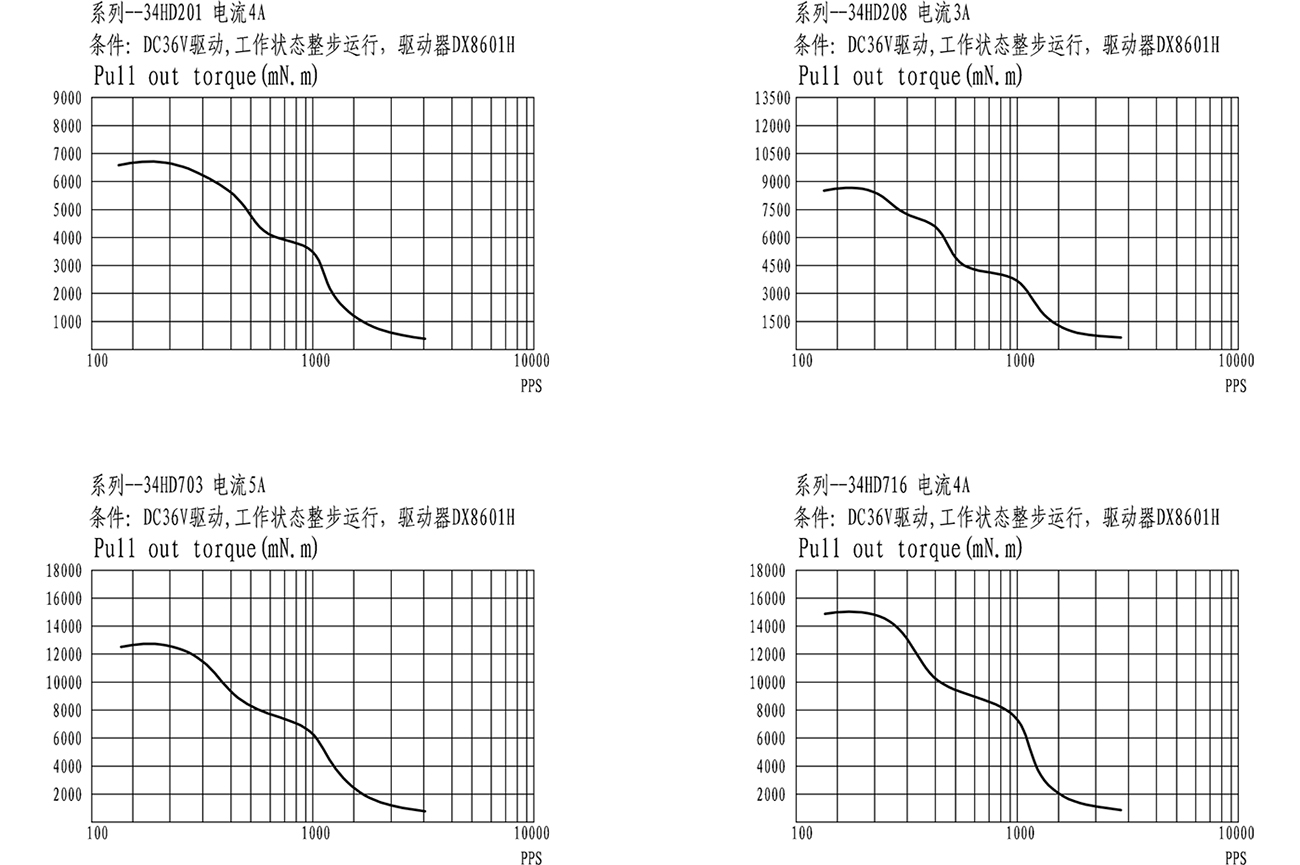

矩頻特性
未找到相應參數組，請于后臺屬性模板中添加
