產品中心
專業設計生產各種型號的混合式步進電機
瀏覽量:
1000
步進驅動器 DX-3508
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-005
所屬分類
驅動
數量
-
+
庫存:
0
產品描述

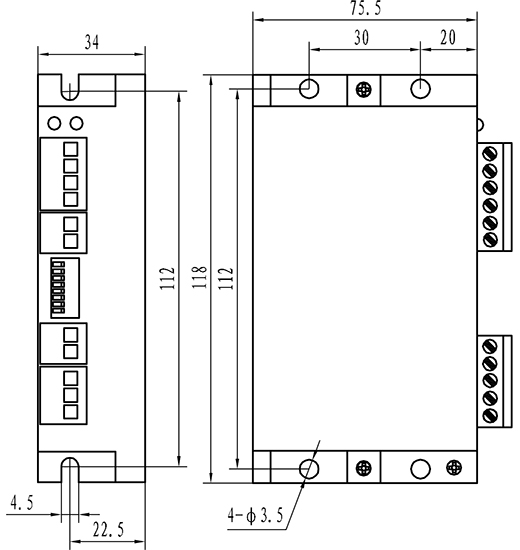

安裝尺寸

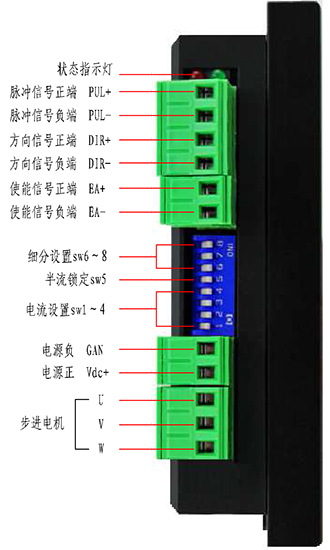

接線定義
電流設置
| 峰值電流 | 2.1A | 2.5A | 2.9A | 3.2A | 3.6A | 4.0A | 4.5A | 4.9A | 5.3A | 5.7A | 6.2A | 6.4A | 6.9A | 7.3A | 7.7A | 8.0A |
| sw1 | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON |
| sw2 | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON |
| sw3 | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON |
| sw4 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF | ON | ON | ON | ON | ON | ON | ON | ON |
半流設置 sw5:半流OFF和全流0N模式設定
細分設置
| 細分（步/轉） | 200 | 400 | 500 | 1000 | 2000 | 4000 | 5000 | 10000 |
| sw6 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| sw7 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| sw8 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |

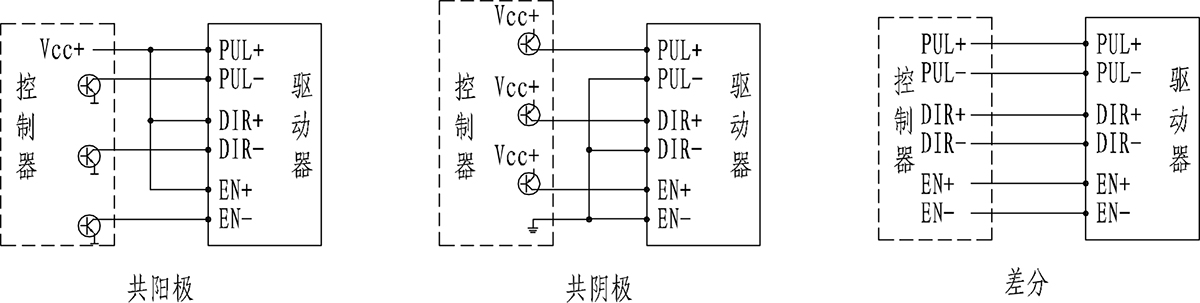

控制信號接線
報警信息
綠燈為電源指示燈，當驅動器上電后綠燈常亮
紅燈為故障指示燈，當出現欠壓、過壓、過流故障時，故障燈常亮
使用環境及參數
| 冷卻方式 | 自然冷卻或強制風冷 |
| 使用場合 |
不能故在其它發熱的設備勇，翹免粉塵、油霧、腐蝕性氣 體， 濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵 |
| 使用溫度 | 0~50°C |
| 使用濕度 | 40 - 90W |
| 保存溫度 | -20°C~65°C |
未找到相應參數組，請于后臺屬性模板中添加
上一個
步進驅動器 DX-3522
下一個
步進驅動器 DX-860H
產品推薦
8HY(20 1.8°)系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
11HY（28 1.8°）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08mm
14HY（35 1.8°）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
14HR（36 1.8°圓電機）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
16HY（39 1.8°）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
17HD（42 1.8°）系列
步距角精度： 5%
允許溫度： 80℃ max
環境溫度： -20℃ ～+50℃（無結冰）
絕緣等級： B
絕緣耐壓： AC 500V 1 Min
絕緣電阻： 100MΩ Min 500V DC
徑向跳動： 0.02mm Max (負載500g)
軸向間隙： 0.08m
