步進驅動器 DX-2504

產品特性: ◆ 適配電機: 適用于低于4. 5A電流以下的機座42、57、60兩相步進電機 ◆ 電源電壓: 18 ~ 90VDC (建議36V以上) ◆ 輸出電流: 撥碼開關設定，16種電流選擇，最大輸出電流4.5A ◆ 細分設置: 撥碼開關設定，16種細分選擇，最高125細分 ◆ 控制方式: 默認為脈沖+方向，驅動器可以通過撥碼開關更改為受控自運行、持續自運行 ◆ 控制信號: 滿足共陽極、共陽極兩種方案 ◆ 半流鎖定: 在電機停止運行0. 2S后空閑電流會(huì )自動降低至運行電流的一半，從而降低電機溫度 ◆ 自發脈沖: 內置振蕩器，通過編碼開關控制電機啟停, 16檔速度可調 ◆ 電壓保護: 欠壓17.5V，過壓95V ◆ 信號寬度: 步進脈沖寬度2us，方向信號寬度100us ◆ 輸入信號電壓: 3.3~ 28V(無需外接電阻)

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

L-002

所屬分類

驅動

數量

庫存:



產品描述

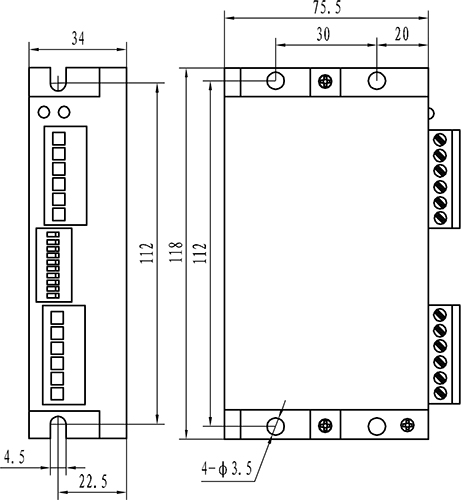

安裝尺寸

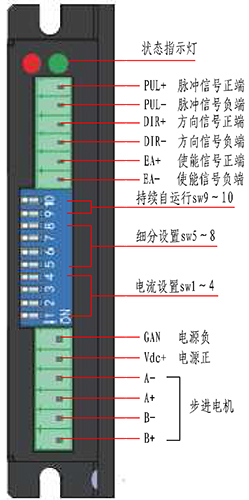

接線定義

電流設置

峰值電流

l.0A

1.1A

1.3A

1.5A

1.8A

2.0A

2.3A

2.5A

2.8A

3.0A

3.2A

3.5A

3.8A

4.0A

4.2A

4.5A

swl

OFF

sw2

OFF

sw3

OFF

sw4

OFF

細分設置

細分（步/轉）

200

400

800

1600

3200

6400

12800

25600

1000

2000

4000

5000

8000

10000

20000

25000

sw5

OFF

sw6

OFF

sw7

OFF

sw8

OFF

自運行定義

開關定義	非自運行	連續自運行	受控自運行
sw9	OFF	ON	OFF
sw10	OFF	ON	ON

自運行狀態下，電機的運轉速度和細分關聯
受控自運行時，脈沖孔加電壓后會(huì )正傳，方向口加電壓后會(huì )反轉, 2端個口沒有電壓后電機停止
端口支持+5V~24V電壓，無須外接分流電阻

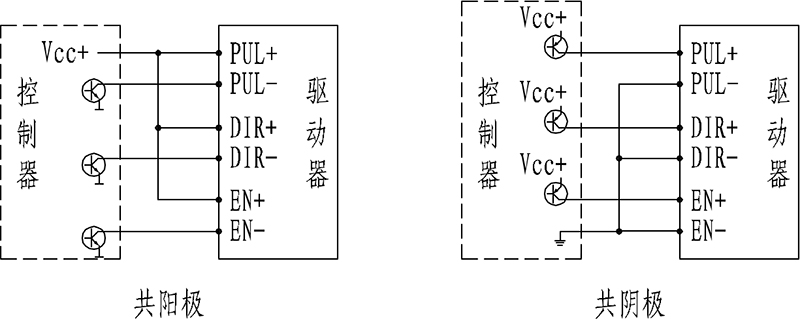

控制信號接線

報警信息

狀態指示燈	狀態信息或報警信息
綠燈常亮	驅動和電機運行正常
綠燈閃躲	電機停止運行
一紅一綠交替閃爍	驅動器過流保護
兩紅一綠交替閃爍	電機繞組開路
三紅一綠交替閃爍	驅動器輸入過壓保護
四紅一綠交替閃爍	驅動器輸入欠壓保護
五紅一綠交替閃爍	其他故障

使用環境及參數

冷卻方式	自然冷卻或強制風冷
使用場合	不能放在其它發熱的設備勇，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃氣體和導電灰塵
使用溫度	0~50°C
使用濕度	40~90%RH
保存溫度	-20°C~65°C

未找到相應參數組，請于后臺屬性模板中添加
