產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
PG36
瀏覽量:
1000

PG36

零售價
0.0
市場價
0.0
瀏覽量:
1000
產品編號
G-BB0007
數量
-
+
庫存:
0
產品描述

PG36 齒輪箱系列

外殼材質Housing material 金屬metal 背隙(無負荷時) Backlash,at no-load ≤3°
輸出軸承型式Bearing at output 滾珠軸承Ball bearings
徑向負荷Radial load(8mm from flange) ≤8kgf
軸向負荷Shaft axial load ≤3kgf
主軸最大承受壓入力 Shaft press fit force, max. ≤15kgf
徑向間隙Radial play of shaft ≤0.05mm
軸向間隙Thrust play of shaft ≤0.2mm

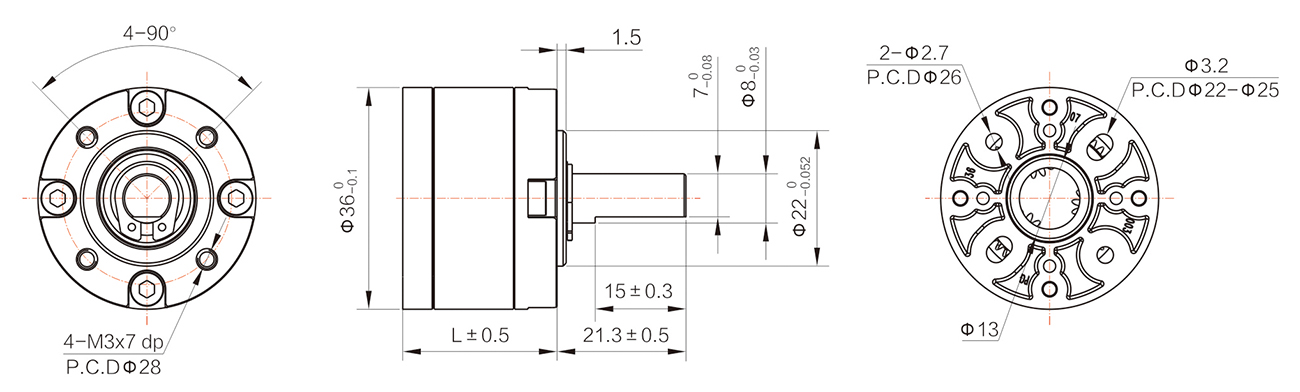

外形尺寸



馬達齒輪參數
模數Module 0.5
齒數No. of teeth 11 17
壓力角Pressure angle 20°
孔徑Hole diameter Φ2.28,Φ2.48,Φ2.98,Φ3.16

使用溫度范圍:-10° C~+60° C

Operating temperature range

使用相對濕度:20%?85%RH

Operating relative humidity

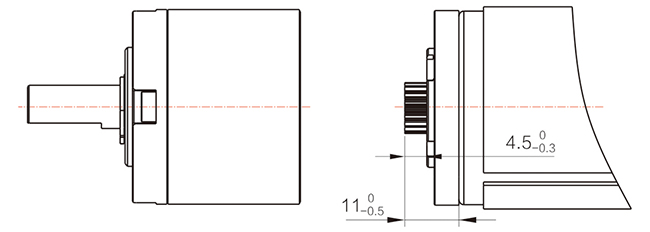

馬達裝卸方法









標準減速比參數

減速比

Reduction ratio

精確減速比

Exact reduction ratio

額定允許扭矩

Rated tolerance torque

極限扭矩

Max momentary

tolerance torque

效率

Efficiency

級數

Number of stages

L
3.7,5.2 3 12/17,5 2/11 10kgf.cm 30kgf.cm 90% 1 25.5
13.7,19.2,26.9 13 212/289,19 38/187,26 103/121 20kgf.cm 60kgf.cm 81% 2 32.9
50.9,71.2,99.5,139

50 801/895,71 15/91,

99 101/199,139 77/557

50kgf.cm 150kgf.cm 73% 3 39.1
189,264,369,516,721

188 102/167,263 271/372,368 332/435,

515 143/227,720 181/183

50kgf.cm 150kgf.cm 65% 4 45.4
699,977,1367,1911,2672

698 791/816,977 43/124,1366 86/145,

1910 127/147,2671 399/443

50kgf.cm 150kgf.cm 59% 5 51.7
未找到相應參數組,請于后臺屬性模板中添加
